Запчасти для компрессора Aircast СБ4/С-50.LB40:

Наименование

Кол-во

Ед.измерения

3

шт.

2

л.

1

шт.

3370

Код

Наименование

Применя-емость

Позиция в деталировке

11131005

Болт шкива М10х45(Левосторонний)

1

1

11124001

Шайба стопорная левосторонняя Ф 8

1

2

11121011

Шайба ф8-ф38-5

1

3

21212003

Шкив D.320 A1 LB40

1

4

11131004

Болт крепления М8х25

4

5

11123003

Граверная шайба Ф 8

28

6

21113011

Передняя крышка

1

7

21178001

Фиксатор сапуна

1

8

21166001

Сапун

1

9

21152001

Прокладка передней крышки

1

10

21161004

Сальник

1

11

21134001

Подшипник 6205Z

1

12

21136001

Сегментная шпонка

1

13

21131013

Коленвал LB40-3

1

14

21111026

Картер LB40-3

1

15

21169001

Пробка слива масла

1

16

21164004

Маслоуказатель G3/4”

1

17

11131001

Болт крепления крышки М6х20

3

18

11123002

Граверная шайба Ф6

3

19

21112003

Задняя крышка

1

20

21155001

Прокладка задней крышки

1

21

21134003

Подшипник 6205

1

22

21167002

Пробка залива масла

1

23

11133001

Болт масло разбрызгивателя М4х10

3

24

11123001

Шайба стопорная Ф4

3

25

21163001

Маслоразбрызгиватель

3

26

21132021

Шатун LB30-2/40-3

3

27

21143002

Палец поршня Ф14,5х57,5

3

28

21141003

Поршень Ф65

3

29

21144002

Стопорное кольцо Ф14,7

6

30

21145003

Комплект колец Ф65

3

31

11141001

Шпилька М8х35

12

32

21153001

Прокладка цилиндр – картер Ф65

3

33

11111002

Гайка М8

12

34

21121004

Цилиндр Ф65

3

35

21151002

Прокладка блока клапанов нижняя Ф65

3

36

21124013 или

21124010 или

21124003

Клапанный блок в комплекте Ф65

1

37

21154001

Прокладка блока клапанов верхняя Ф65

3

38

21122014

Головка цилиндра LB40-3

3

39

11132004

Болт воздушного фильтра М8х30

6

40

11122001

Медная шайба Ф8

6

41

21175002

Фильтр воздушный в сборе

3

42

11132006

Болт крышки блока цилиндров М8х50

12

43

11113001

Гайка Ф14,5-27

1

44

21174008

Тройник LB40-3

2

45

21171013

Радиатор LB40-3

2

46

21173001

Угольник

1

47

21125017

или 21125013 (старые)

Пластины клапанные в комплекте (2шт)

1

37/2

21126005

Алюминиевая прокладка

1

37/3

21177012 или

21175008

Патрон воздушного фильтра

1

42/2

Код

Наименование

Применя-емость

Позиция в деталировке

21213002

Шайба Ф38

1

3

21113004

Передняя крышка

1

7

21177005

Фиксатор сапуна 1/4"

1

8

21152003

Прокладка передней крышки

1

10

21131005

Коленвал

1

14

21111011

Картер

1

15

21164004

Маслоуказатель G3/4”

1

17

21132005

Шатун LB40-2

3

27

21123003

Головка цилиндра LB30-2/40-2

3

39

21174003

Тройник LB40-2

2

45

21171002

Радиатор LB30-2/40-2

2

46

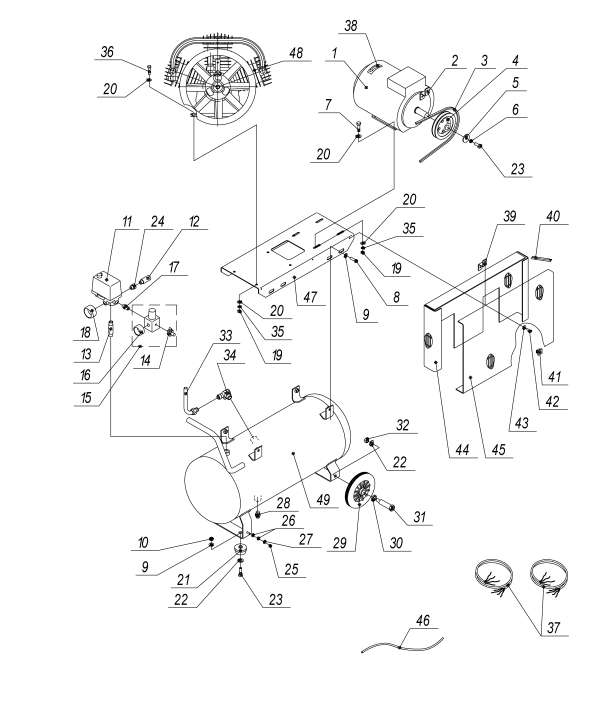

Поз.

Артикул для заказа

Наименование

Кол.

1.

4042100300

(4042100306 )

Электродвигатель, 3,0 кВт

1

2.

3102.00.00.001

Держатель

1

3.

4301105500 или 03010011

Ремень

1

4.

3127.00.00.104 к двигат. АИР

(3127.00.00.104-01 к двигат. Y2)

Шкив

1

5.

3106.00.00.101

Прижим

1

6.

Шайба 10.65Г

5

7.

Болт М8х35

4

8.

Болт М10х30

4

9.

Шайба 10

6

10.

Гайка М10

2

11.

4996110673

Прессостат

1

12.

4251100202

Клапан предохранительный 10 бар G3/8

1

13.

3101.00.00.201

Переходник

1

14.

4111101000

Кран G1/4

1

15.

4131200100

Регулятор давления G1/4

1

16.

4141101200

Манометр

1

17.

3101.00.00.202

Переходник

1

18.

4141301600

Манометр МП50-1/4"-Т(0-16)-2,5

1

19.

Гайка М8

8

20.

Шайба 8

16

21.

4271000103

Амортизатор

2

22.

Шайба 12

4

23.

Болт М10х25

3

24.

3101.00.00.301

Переходник

1

25.

Гайка М6

1

26.

Шайба 6

2

27.

Шайба 6, 65Г

1

28.

4121001000

Конденсатоотводчик G3/8

1

29.

4281020000

Колесо

2

30.

3101.00.10.003

Шайба

2

31.

3101.00.10.002

Болт

2

32.

Гайка М12

2

33.

3127.00.00.600

Воздухопровод

1

34.

4241122102

Клапан обратный G1/2хG1/2

1

35.

Шайба 8, 65Г

8

36.

Болт М8х45

4

37.

4871401090

Провод

1

38.

4381003500

Указатель

1

39.

3125.00.00.103

Держатель

1

40.

4350010002

Распорка

1

41.

4350020002

Защелка

4

42.

Болт М6х16

5

43.

Шайба 6х18

5

44.

3127.00.00.200

Основание

1

45.

3127.00.00.300

Крышка

1

46.

4490000000

Трубка Rilsan

1

47.

3127.00.00.101

3127.00.00.101-01

Платформа

1

48.

4023430010

Блок поршневой LB40

1

49.

3007.00.00.000-01

Ресивер

1
