Запчасти для компрессора Patriot-Remeza СБ4/С-100.LB75:

Наименование

Кол-во

Ед.измерения

3

шт.

2

л.

2

шт.

4980

Артикул для заказа

Наименование

Применя-емость

Позиция в деталировке

21175003

Фильтр воздушный в сборе

3

1

11114001

Гайка Ф19 3/4

5

2

21123004

Головка цилиндра

3

3

11123003

Граверная шайба Ф8

18

4

11131006

Болт крышки блока цилиндров М8х80

12

5

21173002

Угольник

1

6

21154003

Прокладка блока клапанов верхняя Ф80

3

7

21124004

Клапанная плита в сборе Ф80

3

8

21151005

Прокладка блока клапанов нижняя Ф80

3

9

21121005

Цилиндр Ф80

3

10

11111003

Гайка Ф10

12

11

11123004

Граверная шайба Ф10

12

12

21153003

Прокладка цилиндр – картер Ф80

3

13

11141003

Шпилька М10*38

12

14

21145004

Комплект поршневых колец Ф80

3

15

21141004

Поршень Ф80

3

16

21144003

Кольцо стопорное

6

17

21143004

Палец поршневой Ф15*70

3

18

21132007

Шатун боковой

2

19

21132008

Шатун центральный

1

20

11131001

Болт крепления крышки М6х20

4

21

11123002

Граверная шайба Ф6

4

22

21112003

Задняя крышка

1

23

21155001

Прокладка задней крышки

1

24

21134002

Подшипник 6304

1

25

21171004

Радиатор

2

26

21174004

Тройник

2

27

21164004

Маслоуказатель

1

28

21169003

Пробка слива масла

1

29

21167002

Пробка залива масла

1

30

21111021

Картер

1

31

21146004

Стопорное кольцо коленвала Ф30

1

32

11121009

Стопорное кольцо Ф30

1

33

21131007

Коленвал

1

34

21136001

Сегментная шпонка

1

35

21134006

Подшипник 6307

1

36

21152005

Прокладка передней крышки подшипника

1

37

21113005

Передняя крышка

1

38

11131004

Болт крепления передней крышки М8х25

6

39

21212004

Шкив LB50/75 Ф368

1

40

11121012

Шайба Ф52

1

41

11124002

Шайба Ф10

1

42

11131011

Болт шкива М10х45

1

43

21161005

Манжета передней крышки Ф35*56*12

1

44

21166001

Сапун

1

45

21125026

Пластина большая (LB75-LB50)

3

8/1

21125014

Пластины мал. в комплекте (комплект - 2 штуки)

3

8/2

21177010

или 21175007

Патрон воздушного фильтра

3

1/1

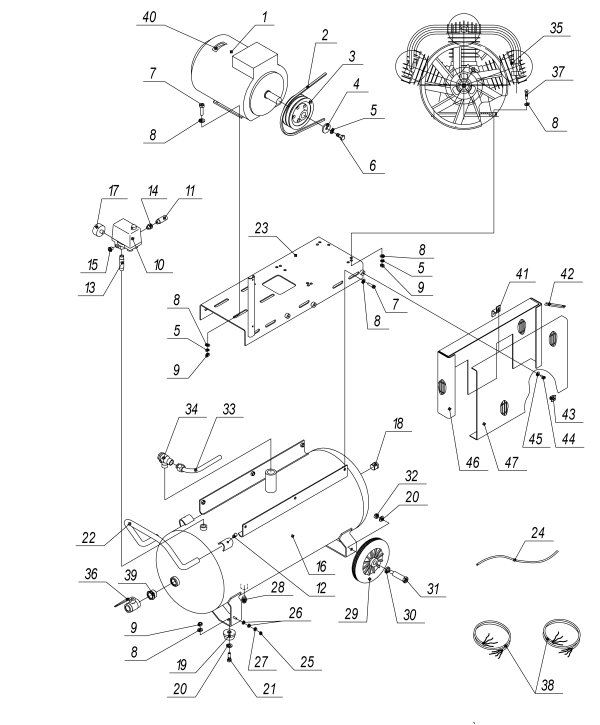

Поз.

Артикул для заказа

Наименование

Кол.

1.

4042100500

Электродвигатель, 5,5 кВт

1

2.

4301106300 или 03010012

Ремень

2

3.

3129.00.00.104

Шкив

1

4.

3106.00.00.101

Прижим

1

5.

Шайба 10.65Г

9

6.

Болт М10х20

1

7.

Болт М10х30

10

8.

Шайба 10

24

9.

Гайка М10

16

10.

4996111673

Прессостат

1

11.

4251100202

Клапан предохранительный 10 бар

1

12.

Болт М8х16

2

13.

3101.00.00.201

Переходник

1

14.

3101.00.00.301

Переходник

1

15.

3101.00.00.203

Заглушка

1

16.

3008.00.00.000-02

Ресивер

1

17.

4141101600

Манометр

1

18.

3101.00.00.004

Заглушка

1

19.

4271000203

Амортизатор

2

20.

Шайба 12

4

21.

Болт М10х25

2

22.

3101.00.00.015

Рукоятка

1

23.

3129.00.00.120

Платформа

1

24.

4490000000

Трубка Rilsan

1

25.

Гайка М6

1

26.

Шайба 6

2

27.

Шайба 6, 65Г

1

28.

4121001000

Конденсатоотводчик G3/8

1

29.

4281020000

Колесо

2

30.

3101.00.10.003

Шайба

2

31.

3101.00.10.002

Болт

2

32.

Гайка М12

2

33.

3129.00.00.200

Воздухопровод

1

34.

4242133102

Клапан обратный G1"хG3/4"

1

35.

4023430020

Блок поршневой LB75

1

36.

4111324000

Кран

1

37.

Болт М10х55

4

38.

4871401090

Провод

2

39.

3060.00.00.125

Переходник

1

40.

4381003500

Указатель

1

41.

3128.00.00.103

Держатель

1

42.

4350010002

Распорка

1

43.

4350020002

Защелка

6

44.

Болт М6х16

5

45.

Шайба 6х18

5

46.

3106.00.00.500-01

Основание

1

47.

3106.00.00.600

Крышка

1
