Запчасти для компрессора Patriot-Remeza CБ4/С-100.LH20A-2.2:

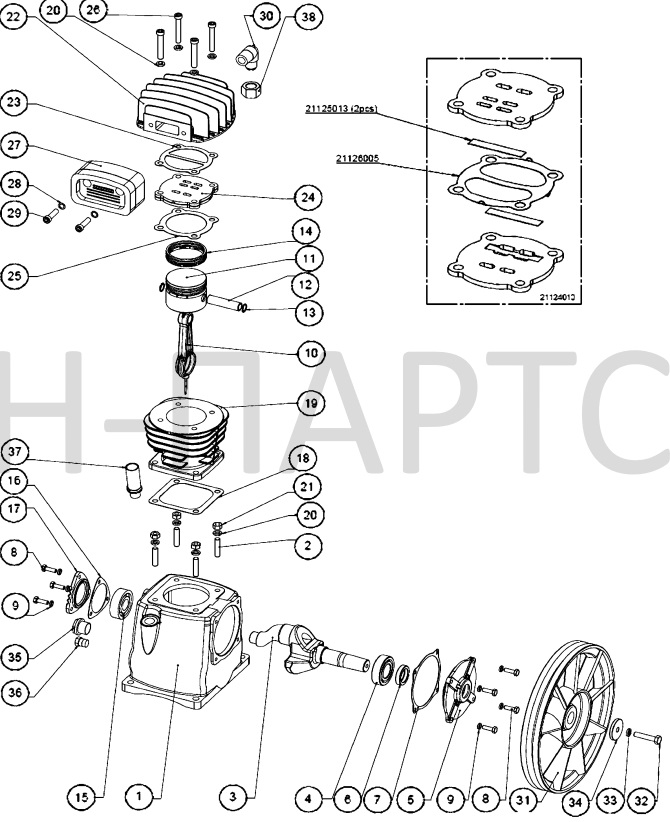

Деталировка поршневого блока LH20

Сервисный набор для обслуживания:

№ п/п	Фото	Наименование	Кол-во	Ед.измерения
1		Картридж фильтра	1	шт.
2		Масло компрессорное	2	л.
3		Ремень	1	шт.
Стоимость сервисного набора, руб. с НДС:					1975

Список запчастей для заказа

Артикул	Наименование	Кол-во	Позиция в деталировке	Фото	Цена c НДС euro
21111023	Картер	1	1	-	128
11141001	Шпилька	4	2	-	-
21131002	Коленвал	1	3		59
21134001	Подшипник 6205Z	2	4	-	14
21113002	Передняя крышка	1	5	-	22
21161002	Манжета Ф25х35х7,5	1	6		3,5

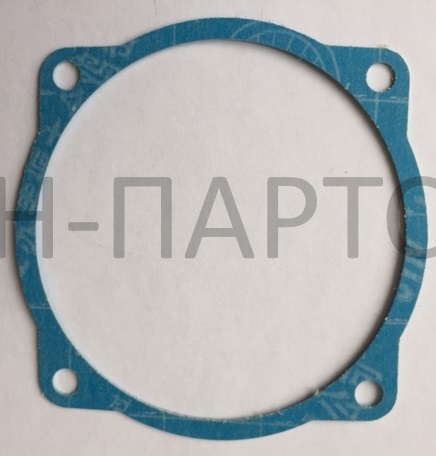

21152002	Прокладка передней крышки	1	7		3,9
11131001	Болт крепления крышки М6х20	7	8	-	-
11123002	Шайба Ф6	7	9	-	-
21132002	Шатун	1	10		29
21141003	Поршень Ф65	1	11		35
21143002	Палец поршня Ф14,5х57,5	1	12		7,6
21144002	Стопорное кольцо Ф14,7	2	13		1,7
21145003	Комплект колец поршневых Ф65	1	14		19
21134002	Подшипник 6304	1	15	-	14
21155001	Прокладка задней крышки	1	16		2,4
21112003	Задняя крышка	1	17		19,7
21153001	Прокладка цилиндр-картер	1	18		3,9
21121004	Цилиндр ф65	1	19		59
11123003	Граверная шайба Ф8	8	20	-	-
11111002	Гайка М8	4	21	-	-
21123001	Головка цилиндра	1	22	-	47
21154001	Прокладка блока клапанов, верхняя Ф65	1	23		3,9
21124013	Клапанный блок в комплекте Ф65	1	24		59
21151002	Прокладка блока клапанов, нижняя Ф65	1	25		3,9
11132006	Болт М8-50	4	26	-	-
21175002	Фильтр воздушный в сборе	1	27		29
11122001	Медная шайба Ф8	2	28	-	-
11132004	Болт воздушного фильтра М8х30	2	29	-	-
21173001	Угольник ½-UNF90”	1	30	-	-
21212002	Шкив Ф266,7	1	31		78
11131005	Болт шкива М10х45 (Левосторон.)	1	32	-	-
11124001	Шайба стопорная левосторонняя Ф8	1	33	-	-
11121011	Шайба ф38-5	1	34	-	-
21164003	Маслоуказатель G1/4	1	35	-	6,7
21169001	Пробка слива масла	1	36	-	2,5

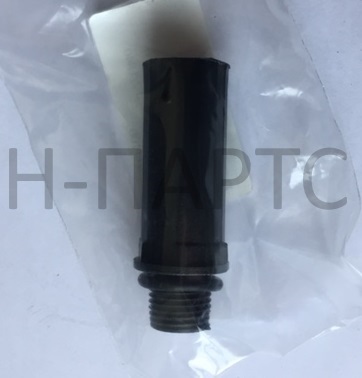

21166001	Сапун М16-1,5	1	37		5,9
11113001	Гайка Ф14,5-27	1	38	-	-
21126005	Алюминиевая прокладка	1	24/3		3,9
21177012 или21175008	Патрон воздушного фильтра	1	27/2		5
21125017	Пластины клапанные в комплекте (2шт)	1	24/2		12

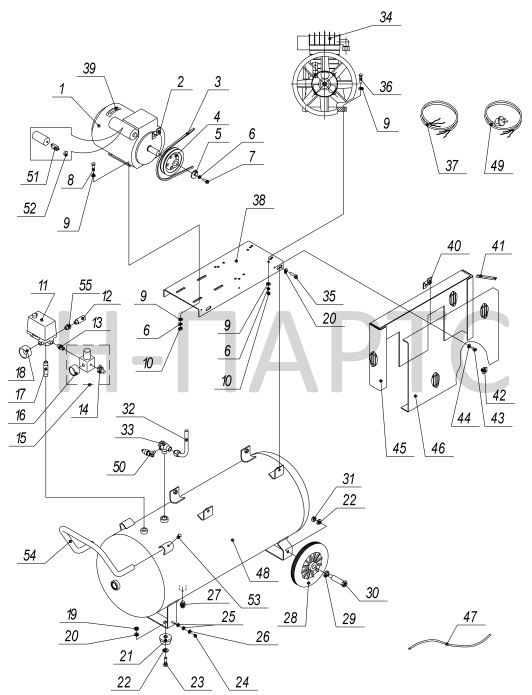

Деталировка компрессора Patriot-Remeza CБ4/С-100.LH20A-2.2

Список запчастей для заказа

№	Артикул	Наименование	Кол-во	Фото	Цена c НДС euro
1.	4041100200 (4041100206 )	Электродвигатель, 2,2 кВт	1		178
2.	3101.00.00.102	Держатель	1		3,5
3.	4301104700 или 03010009	Ремень	1		14,9
4.	3125.00.00.104 для АИР (3125.00.00.104-04 для YL)	Шкив	1		24,8
5.	3125.00.00.105	Прижим	1		-
6.		Шайба 8, 65Г	9		-
7.		Болт М8х20	1		-
8.		Болт М8х30	4		-
9.		Шайба 8	16		-
10.		Гайка М8	8		-

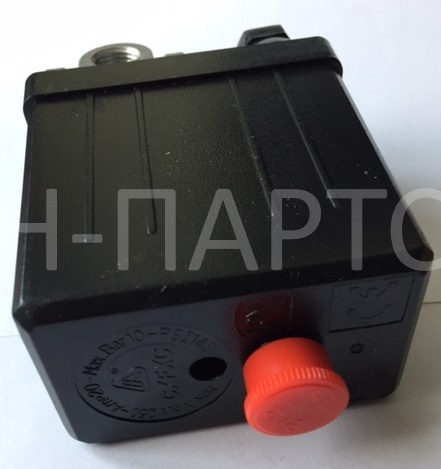

11.	4992122076 или 4992122072	Прессостат	1		49
12.	4251100202	Клапан предохранительный 10 бар	1		17
13.	3101.00.00.202	Переходник	1		-
14.	4112101200	Кран	1		13,9
15.	4131200100	Регулятор давления G1/4	1		29
16.	4141101200	Манометр	1		17
17.	3101.00.00.201	Переходник	1		6,5
18.	4141301600	Манометр МП50-1/4"-Т(0-16)-2,5	1		17
19.		Гайка М10	2		-
20.		Шайба 10	6		-
21.	4271000103	Амортизатор	2		5,2
22.		Шайба 12	4		-
23.		Болт М10х25	2		-
24.		Гайка М6	1		-
25.		Шайба 6	2		-
26.		Шайба 6, 65Г	1		-
27.	4121001000	Конденсатоотводчик G3/8	1		8
28.	4281020000	Колесо	2		11,8
29.	3101.00.10.003	Шайба	2		4,8
30.	3101.00.10.002	Болт	2		4,4
31.		Гайка М12	2		-
32.	3125.00.00.300	Воздухопровод	1		14,2
33.	4241122102	Клапан обратный	1		29
34.	4022230010	Блок поршневой LH20	1		198
35.		Болт М10х30	4		-
36.		Болт М8х45	4		-
37.	4853001590	Провод	2		-
38.	3113.00.00.101 3113.00.00.101-01	Платформа	1		-
39.	4381003500	Указатель	1		-
40.	3125.00.00.103	Держатель	1		-
41.	4350010002	Распорка	1		3,5
42.	4350020002	Защелка	4		3,5
43.		Болт М6х16	5		-
44.		Шайба 6х18	5		-
45.	3101.00.00.400	Основание	1		29,7
46.	3101.00.00.500	Крышка	1		-
47.	4490000000	Трубка Rilsan	1		7
48.	3008.00.00.000	Ресивер	1		-
49.	4901152290	Провод	1		-
50.	4472018000	Клапан стартовый	1		21,3
51.	4731160073	Термозащита 16A	1		36
52.	3101.00.00.115	Колпачок	1		-
53.		Болт М8х16	2		-
54.	3101.00.00.015	Рукоятка	1		-
55.	3101.00.00.301	Переходник	1		-
56.		Центробежный регулятор	1		-

ерия Patriot Remeza это совместное производство копманий PATRIOT и Remeza завода Беларусь. Компрессор серии CБ4/С-100.LH20A-2.2 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок LH 20, то Вы так же сможете приобрести его в нашей компании, компрессорная головка LH20 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора CБ4/С-100.LH20A-2.2, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Патриот Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
