Запчасти для компрессора Patriot Remeza СБ4/С-200.LB40:

Поршневой блок LB 40-2

Деталировка поршневого блока LB40-2

Сервисный набор для обслуживания:

№ п/п	Фото	Наименование	Кол-во	Ед.измерения
1		Картридж фильтра	3	шт.
2		Масло компрессорное	2	л.
3		Ремень	1	шт.
Стоимость сервисного набора, руб. с НДС:					3370

Список запчастей LB40-3 для заказа

Код	Наименование	Применя-емость	Позиция в деталировке
11131005	Болт шкива М10х45(Левосторонний)	1	1
11124001	Шайба стопорная левосторонняя Ф 8	1	2
11121011	Шайба ф8-ф38-5	1	3
21212003	Шкив D.320 A1 LB40	1	4
11131004	Болт крепления М8х25	4	5
11123003	Граверная шайба Ф 8	28	6
21113011	Передняя крышка	1	7
21178001	Фиксатор сапуна	1	8
21166001	Сапун	1	9
21152001	Прокладка передней крышки	1	10
21161004	Сальник	1	11
21134001	Подшипник 6205Z	1	12
21136001	Сегментная шпонка	1	13
21131013	Коленвал LB40-3	1	14
21111026	Картер LB40-3	1	15
21169001	Пробка слива масла	1	16
21164004	Маслоуказатель G3/4”	1	17
11131001	Болт крепления крышки М6х20	3	18
11123002	Граверная шайба Ф6	3	19
21112003	Задняя крышка	1	20
21155001	Прокладка задней крышки	1	21
21134003	Подшипник 6205	1	22
21167002	Пробка залива масла	1	23
11133001	Болт масло разбрызгивателя М4х10	3	24
11123001	Шайба стопорная Ф4	3	25
21163001	Маслоразбрызгиватель	3	26
21132021	Шатун LB30-2/40-3	3	27
21143002	Палец поршня Ф14,5х57,5	3	28
21141003	Поршень Ф65	3	29
21144002	Стопорное кольцо Ф14,7	6	30
21145003	Комплект колец Ф65	3	31
11141001	Шпилька М8х35	12	32
21153001	Прокладка цилиндр – картер Ф65	3	33
11111002	Гайка М8	12	34
21121004	Цилиндр Ф65	3	35
21151002	Прокладка блока клапанов нижняя Ф65	3	36
21124013 или 21124010 или 21124003	Клапанный блок в комплекте Ф65	1	37
21154001	Прокладка блока клапанов верхняя Ф65	3	38
21122014	Головка цилиндра LB40-3	3	39
11132004	Болт воздушного фильтра М8х30	6	40
11122001	Медная шайба Ф8	6	41
21175002	Фильтр воздушный в сборе	3	42
11132006	Болт крышки блока цилиндров М8х50	12	43
11113001	Гайка Ф14,5-27	1	44
21174008	Тройник LB40-3	2	45
21171013	Радиатор LB40-3	2	46
21173001	Угольник	1	47
21125017 или 21125013 (старые)	Пластины клапанные в комплекте (2шт)	1	37/2
21126005	Алюминиевая прокладка	1	37/3
21177012 или 21175008	Патрон воздушного фильтра	1	42/2

Поршневой блок LB-40-2

Запчасти имеющие отличия от LB-40-3

Код	Наименование	Применя-емость	Позиция в деталировке
21213002	Шайба Ф38	1	3
21113004	Передняя крышка	1	7
21177005	Фиксатор сапуна 1/4"	1	8
21152003	Прокладка передней крышки	1	10
21131005	Коленвал	1	14
21111011	Картер	1	15
21164004	Маслоуказатель G3/4”	1	17
21132005	Шатун LB40-2	3	27
21123003	Головка цилиндра LB30-2/40-2	3	39
21174003	Тройник LB40-2	2	45
21171002	Радиатор LB30-2/40-2	2	46

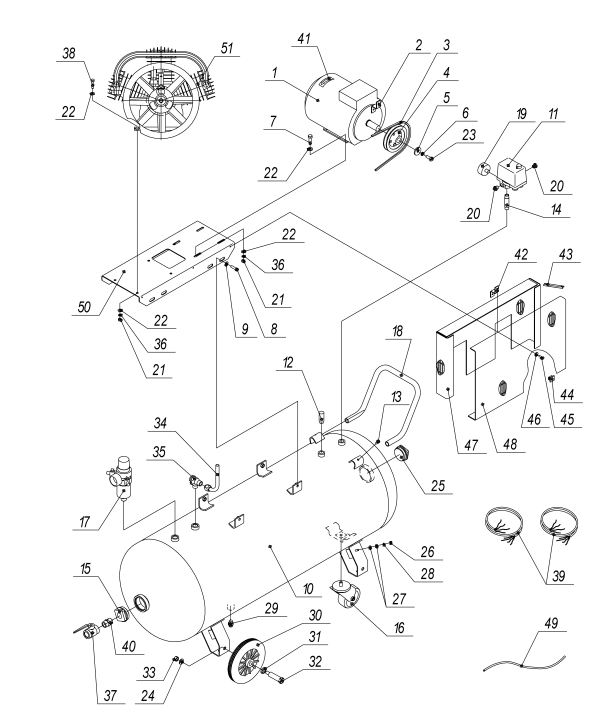

Деталировка компрессора Patriot-Remeza СБ4/С-200.LB40

Список запчастей для заказа

Поз.	Артикул для заказа	Наименование	Кол.
1.	4042100300 (4042100306 )	Электродвигатель, 3,0 кВт	1
2.	3102.00.00.001	Держатель	1
3.	4301105500	Ремень	1
4.	3127.00.00.104 к двигат. АИР (3127.00.00.104-01 к двигат. YL)	Шкив	1
5.	3106.00.00.101	Прижим	1
6.		Шайба 10.65Г	1
7.		Болт М8х35	4
8.		Болт М10х30	4
9.		Шайба 10	4
10.	3008.00.00.000-01	Ресивер	1
11.	4996110673	Прессостат	1
12.	4251100202	Клапан предохранительный 10 бар	1
13.		Болт М8х16	2
14.	3101.00.00.201	Переходник	1
15.	3106.00.00.021	Переходник	1
16.	4283010002	Колесо	1
17.	4133200300	Регулятор давления G1/2	1
18.	3101.00.00.015	Рукоятка	1
19.	4141301600	Манометр МП50-1/4"-Т(0-16)-2,5	1
20.	3101.00.00.203	Заглушка	2
21.		Гайка М8	8
22.		Шайба 8	16
23.		Болт М10х25	1
24.		Шайба 12	2
25.	3040.00.00.048	Заглушка	1
26.		Гайка М6	1
27.		Шайба 6	2
28.		Шайба 6, 65Г	1
29.	4121001000	Конденсатоотводчик G3/8	1
30.	4281020000	Колесо	2
31.	3101.00.10.003	Шайба	2
32.	3101.00.10.002	Болт	2
33.		Гайка М12	2
34.	3127.00.00.600	Воздухопровод	1
35.	4241122102	Клапан обратный 1/2"Мх1/2"М	1
36.		Шайба 8, 65Г	8
37.	411132400	Кран	1
38.		Болт М8х45	4
39.	4871401090	Провод	2
40.	3060.00.00.125	Переходник	1
41.	4381003500	Указатель	1
42.	3125.00.00.103	Держатель	1
43.	4350010002	Распорка	1
44.	4350020002	Защелка	4
45.		Болт М6х16	5
46.		Шайба 6х18	5
47.	3127.00.00.200	Основание	1
48.	3127.00.00.300	Крышка	1
49.	4490000000	Трубка Rilsan	1
50.	3127.00.00.101 3127.00.00.101-01	Платформа	1
51.	4023430010	Блок поршневой LB40	1

Серия Patriot Remeza это совместное производство копманий PATRIOT и Remeza завода Беларусь. Компрессор серии СБ4/С-200.LB40 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок LB 40, то Вы так же сможете приобрести его в нашей компании, компрессорная головка LB 40 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/С-200.LB40 , а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Патриот Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
