Запчасти
для компрессора Remeza СБ4/Ф-270.LB75В:
Поршневой
блок LB 75
Деталировка
поршневого блока LB 75
Сервисный набор для обслуживания:
| № п/п |
Фото |
Наименование |
Кол-во |
Ед.измерения |
| 1 |
|
Картридж фильтра |
3 |
шт. |
| 2 |
|
Масло компрессорное |
2 |
л. |
| 3 |
|
Ремень |
2 |
шт. |
| Стоимость сервисного набора, руб. с НДС: |
4980 |
Список
запчастей LB 75 для заказа
|
Артикул
для заказа
|
Наименование
|
Применя-емость
|
Позиция
в деталировке
|
|
21175003
|
Фильтр
воздушный в сборе
|
3
|
1
|
|
11114001
|
Гайка
Ф19 3/4
|
5
|
2
|
|
21123004
|
Головка
цилиндра
|
3
|
3
|
|
11123003
|
Граверная
шайба Ф8
|
18
|
4
|
|
11131006
|
Болт
крышки блока цилиндров М8х80
|
12
|
5
|
|
21173002
|
Угольник
|
1
|
6
|
|
21154003
|
Прокладка
блока клапанов верхняя Ф80
|
3
|
7
|
|
21124004
|
Клапанная
плита в сборе Ф80
|
3
|
8
|
|
21151005
|
Прокладка
блока клапанов нижняя Ф80
|
3
|
9
|
|
21121005
|
Цилиндр
Ф80
|
3
|
10
|
|
11111003
|
Гайка
Ф10
|
12
|
11
|
|
11123004
|
Граверная
шайба Ф10
|
12
|
12
|
|
21153003
|
Прокладка
цилиндр – картер Ф80
|
3
|
13
|
|
11141003
|
Шпилька
М10*38
|
12
|
14
|
|
21145004
|
Комплект
поршневых колец Ф80
|
3
|
15
|
|
21141004
|
Поршень
Ф80
|
3
|
16
|
|
21144003
|
Кольцо
стопорное
|
6
|
17
|
|
21143004
|
Палец
поршневой Ф15*70
|
3
|
18
|
|
21132007
|
Шатун
боковой
|
2
|
19
|
|
21132008
|
Шатун
центральный
|
1
|
20
|
|
11131001
|
Болт
крепления крышки М6х20
|
4
|
21
|
|
11123002
|
Граверная
шайба Ф6
|
4
|
22
|
|
21112003
|
Задняя
крышка
|
1
|
23
|
|
21155001
|
Прокладка
задней крышки
|
1
|
24
|
|
21134002
|
Подшипник
6304
|
1
|
25
|
|
21171004
|
Радиатор
|
2
|
26
|
|
21174004
|
Тройник
|
2
|
27
|
|
21164004
|
Маслоуказатель
|
1
|
28
|
|
21169003
|
Пробка
слива масла
|
1
|
29
|
|
21167002
|
Пробка
залива масла
|
1
|
30
|
|
21111021
|
Картер
|
1
|
31
|
|
21146004
|
Стопорное
кольцо коленвала Ф30
|
1
|
32
|
|
11121009
|
Стопорное
кольцо Ф30
|
1
|
33
|
|
21131007
|
Коленвал
|
1
|
34
|
|
21136001
|
Сегментная
шпонка
|
1
|
35
|
|
21134006
|
Подшипник
6307
|
1
|
36
|
|
21152005
|
Прокладка
передней крышки подшипника
|
1
|
37
|
|
21113005
|
Передняя
крышка
|
1
|
38
|
|
11131004
|
Болт
крепления передней крышки М8х25
|
6
|
39
|
|
21212004
|
Шкив
LB50/75 Ф368
|
1
|
40
|
|
11121012
|
Шайба
Ф52
|
1
|
41
|
|
11124002
|
Шайба
Ф10
|
1
|
42
|
|
11131011
|
Болт
шкива М10х45
|
1
|
43
|
|
21161005
|
Манжета
передней крышки Ф35*56*12
|
1
|
44
|
|
21166001
|
Сапун
|
1
|
45
|
|
21125026
|
Пластина
большая (LB75-LB50)
|
3
|
8/1
|
|
21125014
|
Пластины
мал. в комплекте (комплект - 2 штуки)
|
3
|
8/2
|
|
21177010
или
21175007
|
Патрон
воздушного фильтра
|
3
|
1/1
|

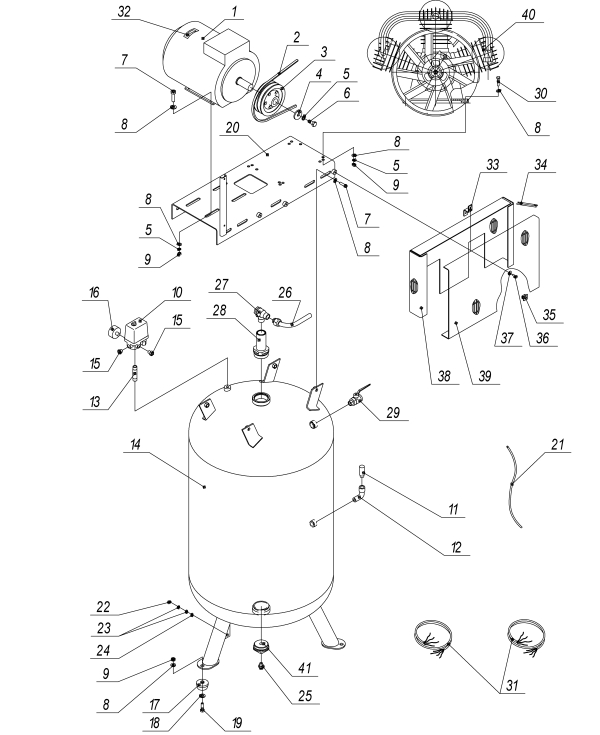

Деталировка
компрессора Remeza СБ4/Ф-270.LB75В
Список
запчастей для заказа
|
Поз.
|
Артикул
для заказа
|
Наименование
|
Кол.
|
|
1.
|
4042100500
|
Электродвигатель,
5,5 кВт
|
1
|
|
2.
|
4301106300
или 03010012
|
Ремень
|
2
|
|
3.
|
3129.00.00.104
|
Шкив
|
1
|
|
4.
|
3106.00.00.101
|
Прижим
|
1
|
|
5.
|
|
Шайба
10.65Г
|
9
|
|
6.
|
|
Болт
М10х20
|
1
|
|
7.
|
|
Болт
М10х30
|
10
|
|
8.
|
|
Шайба
10
|
24
|
|
9.
|
|
Гайка
М10
|
11
|
|
10.
|
4996111673
|
Прессостат
|
1
|
|
11.
|
4251100202
|
Клапан
предохранительный 10 бар
|
1
|
|
12.
|
4150203000
|
Угольник
|
1
|
|
13.
|
3101.00.00.201
|
Переходник
|
1
|
|
14.
|
3004.00.00.000-01
|
Ресивер
|
1
|
|
15.
|
3101.00.00.203
|
Заглушка
|
1
|
|
16.
|
4141101600
|
Манометр
|
1
|
|
17.
|
4271000203
|
Амортизатор
|
3
|
|
18.
|
|
Шайба
12
|
3
|
|
19.
|
|
Болт
М10х25
|
3
|
|
20.
|
3129.00.00.120
|
Платформа
|
1
|
|
21.
|
4490000000
|
Трубка
Rilsan
|
1
|
|
22.
|
|
Гайка
М6
|
1
|
|
23.
|
|
Шайба
6
|
2
|
|
24.
|
|
Шайба
6, 65Г
|
1
|
|
25.
|
4121001000
|
Конденсатоотводчик
G3/8
|
1
|
|
26.
|
3129.00.00.200
|
Воздухопровод
|
1
|
|
27.
|
4242133102
|
Клапан
обратный 1"х3/4"
|
1
|
|
28.
|
3128.00.00.071
|
Переходник
|
1
|
|
29.
|
4111324000
|
Кран
1/2
|
1
|
|
30.
|
|
Болт
М10х55
|
4
|
|
31.
|
4871401590
|
Провод
|
2
|
|
32.
|
4381003500
|
Указатель
|
1
|
|
33.
|
3128.00.00.103
|
Держатель
|
1
|
|
34.
|
4350010002
|
Распорка
|
1
|
|
35.
|
4350020002
|
Защелка
|
4
|
|
36.
|
|
Болт
М6х16
|
5
|
|
37.
|
|
Шайба
6х18
|
5
|
|
38.
|
3106.00.00.500-01
|
Основание
|
1
|
|
39.
|
3106.00.00.600
|
Крышка
|
1
|
|
40.
|
4023430020
|
Блок
поршневой LB75
|
1
|
|
41.
|
3126.00.00.071
|
Переходник
|
1
|
Компрессор серии СБ4/Ф-270.LB75В широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок LB 75, то Вы так же сможете приобрести его в нашей компании, компрессорная головка LB 75 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/Ф-270.LB75В, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
