Запчасти
для компрессора Remeza СБ4/Ф-500.LB75 Д:
Поршневой
блок LB 75
Деталировка
поршневого блока LB 75
Сервисный набор для обслуживания:
| № п/п |
Фото |
Наименование |
Кол-во |
Ед.измерения |
| 1 |
|
Картридж фильтра |
3 |
шт. |
| 2 |
|
Масло компрессорное |
2 |
л. |
| 3 |
|
Ремень |
2 |
шт. |
| Стоимость сервисного набора, руб. с НДС: |
4980 |
Список
запчастей LB 75 для заказа
|
Артикул
для заказа
|
Наименование
|
Применя-емость
|
Позиция
в деталировке
|
|
21175003
|
Фильтр
воздушный в сборе
|
3
|
1
|
|
11114001
|
Гайка
Ф19 3/4
|
5
|
2
|
|
21123004
|
Головка
цилиндра
|
3
|
3
|
|
11123003
|
Граверная
шайба Ф8
|
18
|
4
|
|
11131006
|
Болт
крышки блока цилиндров М8х80
|
12
|
5
|
|
21173002
|
Угольник
|
1
|
6
|
|
21154003
|
Прокладка
блока клапанов верхняя Ф80
|
3
|
7
|
|
21124004
|
Клапанная
плита в сборе Ф80
|
3
|
8
|
|
21151005
|
Прокладка
блока клапанов нижняя Ф80
|
3
|
9
|
|
21121005
|
Цилиндр
Ф80
|
3
|
10
|
|
11111003
|
Гайка
Ф10
|
12
|
11
|
|
11123004
|
Граверная
шайба Ф10
|
12
|
12
|
|
21153003
|
Прокладка
цилиндр – картер Ф80
|
3
|
13
|
|
11141003
|
Шпилька
М10*38
|
12
|
14
|
|
21145004
|
Комплект
поршневых колец Ф80
|
3
|
15
|
|
21141004
|
Поршень
Ф80
|
3
|
16
|
|
21144003
|
Кольцо
стопорное
|
6
|
17
|
|
21143004
|
Палец
поршневой Ф15*70
|
3
|
18
|
|
21132007
|
Шатун
боковой
|
2
|
19
|
|
21132008
|
Шатун
центральный
|
1
|
20
|
|
11131001
|
Болт
крепления крышки М6х20
|
4
|
21
|
|
11123002
|
Граверная
шайба Ф6
|
4
|
22
|
|
21112003
|
Задняя
крышка
|
1
|
23
|
|
21155001
|
Прокладка
задней крышки
|
1
|
24
|
|
21134002
|
Подшипник
6304
|
1
|
25
|
|
21171004
|
Радиатор
|
2
|
26
|
|
21174004
|
Тройник
|
2
|
27
|
|
21164004
|
Маслоуказатель
|
1
|
28
|
|
21169003
|
Пробка
слива масла
|
1
|
29
|
|
21167002
|
Пробка
залива масла
|
1
|
30
|
|
21111021
|
Картер
|
1
|
31
|
|
21146004
|
Стопорное
кольцо коленвала Ф30
|
1
|
32
|
|
11121009
|
Стопорное
кольцо Ф30
|
1
|
33
|
|
21131007
|
Коленвал
|
1
|
34
|
|
21136001
|
Сегментная
шпонка
|
1
|
35
|
|
21134006
|
Подшипник
6307
|
1
|
36
|
|
21152005
|
Прокладка
передней крышки подшипника
|
1
|
37
|
|
21113005
|
Передняя
крышка
|
1
|
38
|
|
11131004
|
Болт
крепления передней крышки М8х25
|
6
|
39
|
|
21212004
|
Шкив
LB50/75 Ф368
|
1
|
40
|
|
11121012
|
Шайба
Ф52
|
1
|
41
|
|
11124002
|
Шайба
Ф10
|
1
|
42
|
|
11131011
|
Болт
шкива М10х45
|
1
|
43
|
|
21161005
|
Манжета
передней крышки Ф35*56*12
|
1
|
44
|
|
21166001
|
Сапун
|
1
|
45
|
|
21125026
|
Пластина
большая (LB75-LB50)
|
3
|
8/1
|
|
21125014
|
Пластины
мал. в комплекте (комплект - 2 штуки)
|
3
|
8/2
|
|
21177010
или
21175007
|
Патрон
воздушного фильтра
|
3
|
1/1
|

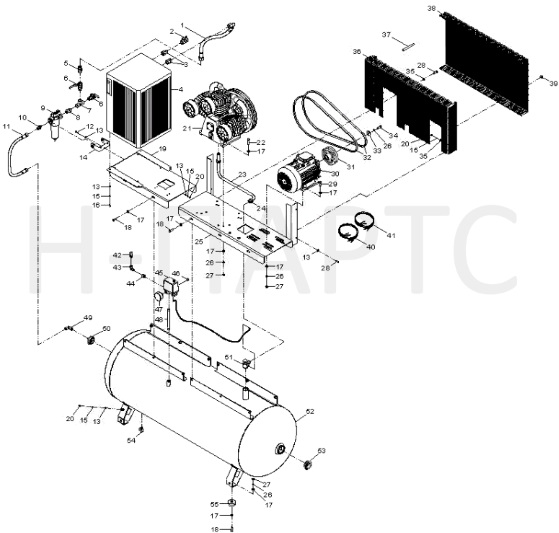

Деталировка
компрессора Remeza СБ4/Ф-500.LB75 Д
Список
запчастей для заказа
№ |
Артикул |
Наименование |
1 |
4195042021 |
Рукав РВД |
2 |
4111224000 |
Кран шаровый |
3 |
3301.00.00.009 |
Переходник 3/4х3/4 |
4 |
4320050002 |
Осушитель |
5 |
3304.00.00.077 |
Переходник 3/4х3/4 |
6 |
4111334000 |
Кран шаровый |
7 |
4150505000 |
Тройник T-F-F-F-3/4 |
8 |
3306.00.00.009 |
Переходник 3/4 х1/2 |
9 |
4071010363 |
Фильтр-влагоотделитель |
10 |
3322.00.04.003 |
Переходник 1/2х1/2 |
11 |
4193031010 |
Рукав РВД |
14 |
3185.00.00.008 |
Кронштейн |
18 |
019W95 |
Болт М10х30 |
19 |
3185.00.02.100 |
Платформа |
21 |
4023430020 |
Блок поршневой LB75-2 |
23 |
3191.00.10.000 |
Воздухопровод |
24 |
3131.00.00.402 |
Гайка |
25 |
3185.00.01.100 |
Платформа |
30 |
4042100500 |
Эл.двигатель 5,5 кВт 380В |
30а |
4042100411 |
Эл.двигатель4,0 кВт 380В |
31,31а |
3128.00.00.104 |
Шкив эл. двигателя |
32 |
4301106900 |
Ремень |
33 |
3106.00.00.101 |
Прижим |
36 |
3185.00.00.300 |
Основание |
37 |
3131.00.00.002 |
Распорка |
38 |
3131.00.00.300 |
Крышка |
39 |
4350020002 |
Защелка |
40 |
3184.00.09.100 |
Шнур соединительный 1,1 м |
41 |
3184.00.09.200 |
Шнур сетевой 1,8 м |
42 |
4251100202 |
Клапан предохранительный |
43 |
4150203000 |
Угольник L-M-F-3/8 |
44 |
3101.00.00.301 |
Переходник 1/4х3/8 |
45 |
4996111673 |
Прессостат |
46 |
3101.00.00.203 |
Заглушка 1/4 |
47 |
4141401600 |
Манометр |
48 |
3107.00.00.201 |
Патрубок 3/8х200 |
49 |
3302.00.00.024-01 |
Угольник 1/2х1/2 |
50 |
4151600307 |
Переходник M2-F1/2 10/F |
51 |
4242133102 |
Клапан обратный |
52 |
3005.00.00.000 |
Ресивер 500 л Р500.11.00 |
53 |
4151509301 |
Заглушка 2 11/F |
54 |
4111312500 |
Кран шаровый |
55 |
4271000203 |
Амортизатор D.60 |
Компрессор серии СБ4/Ф-500.LB75Д широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок LB 75, то Вы так же сможете приобрести его в нашей компании, компрессорная головка LB 75 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/Ф-500.LB75 Д, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
