Запчасти для компрессора Ремеза CБ4/Ф-500.V90Т:
Блок поршневой (компрессорная головка) V90
Деталировка
компрессорной головки V90
Cервисный набор ТО для компрессора CБ4/Ф-500.V90T:
| № п/п |
Фото |
Наименование |
Кол-во |
Ед.измерения |
| 1 |
|
Картридж фильтра |
4 |
шт. |
| 2 |
|
Масло компрессорное |
4 |
л. |
| 3 |
|
Ремень |
4 |
шт. |
| Стоимость сервисного набора, руб. с НДС: |
8960 |
Запасные
части для заказа:
|
Артикул
для заказа
|
Наименование
|
Применяемость,
шт.
|
Позиция
|
|
900001
|
Болт
М10*30
|
8
|
001
|
|
900002
|
Шайба
10
|
8
|
002
|
|
900003
|
Масляная
пробка М16*1,5
|
2
|
003
|
|
900004
|
Уплотнительное
кольцо 16
|
2
|
004
|
|
900005
|
Прокладка
цилиндра
|
2
|
005
|
|
900006
|
Прокладка
задней крышки подшипника
|
1
|
006
|
|
900007
|
Крышка
подшипника
|
1
|
007
|
|
900008
|
Сапун
|
1
|
008
|
|
900009
|
Шарик
ф10
|
1
|
009
|
|
900010
|
Шайба
8
|
8
|
010
|
|
900011
|
Болт
М8*25
|
14
|
011
|
|
900012
|
Прокладка
маслоуказателя
|
1
|
012
|
|
900013
|
Уровень
маслоуказателя
|
1
|
013
|
|
900014
|
Маслоуказатель
|
1
|
014
|
|
900015
|
Крышка
маслоуказателя
|
1
|
015
|
|
900016
|
Болт
М6*16
|
4
|
016
|
|
900017
|
Картер
|
1
|
017
|
|
900018
|
Подшипник
308
|
2
|
018
|
|
900019
|
Коленвал
|
1
|
019
|
|
900020
|
Шатун
|
2
|
020
|
|
900021
|
Вкладыш
|
2
|
021
|
|
900022
|
Болт
М8*50
|
4
|
022
|
|
900023
|
Шпонка
10*28
|
1
|
023
|
|
900024
|
Прокладка
крышки подшипника
|
1
|
024
|
|
900025
|
Крышка
подшипника
|
1
|
025
|
|
900026
|
Шайба
8
|
12
|
026
|
|
900027
|
Манжета
40*62*12
|
1
|
027
|
|
900028
|
Шкив
|
1
|
028
|
|
900029
|
Шайба
|
1
|
029
|
|
900030
|
Шайба
12
|
1
|
030
|
|
900031
|
Болт
М12*45
|
1
|
031
|
|
900032
|
Стопорное
кольцо 20
|
4
|
032
|
|
900033
|
Палец
поршня
|
2
|
033
|
|
900034
|
Поршень
|
2
|
034
|
|
900035
|
Маслосъемное
кольцо
|
2
|
035
|
|
900036
|
Компрессионное
кольцо
|
4
|
036
|
|
900037
|
Цилиндр
|
2
|
037
|
|
900038
|
Прокладка
клапанной плиты
|
2
|
038
|
|
900039
|
Болт
М3*30
|
4
|
039
|
|
900040
|
Шайба
3
|
4
|
040
|
|
900041
|
Впускная
пластина клапанной плиты
|
2
|
041
|
|
900042
|
Клапанная
плита
|
2
|
042
|
|
900043
|
Выпускная
пластина клапанной плиты
|
2
|
043
|
|
900044
|
Ограничитель
|
2
|
044
|
|
900045
|
Шайба
5
|
4
|
045
|
|
900046
|
Болт
М5*12
|
4
|
046
|
|
900047
|
Прокладка
головки цилиндра
|
2
|
047
|
|
900048
|
Головка
цилиндра
|
2
|
048
|
|
900049
|
Тройник
|
1
|
049
|
|
900050
|
Гайка
¾”
|
2
|
050
|
|
900051
|
Болт
М8*45
|
2
|
051
|
|
900052
|
Болт
М10*80
|
8
|
052
|
|
900053
|
Уплотнительное
кольцо 10
|
8
|
053
|
|
900054
|
Радиатор
|
1
|
054
|
|
900055
|
Гайка
G ¾”
|
2
|
055
|
|
900056
|
Угольник
|
1
|
056
|
|
950076
|
Патрон
воздушного фильтра V90 W95 W115
|
2
|
|
|
950077
|
Воздушный
фильтр в сборе V90 W95 W115
|
2
|
|

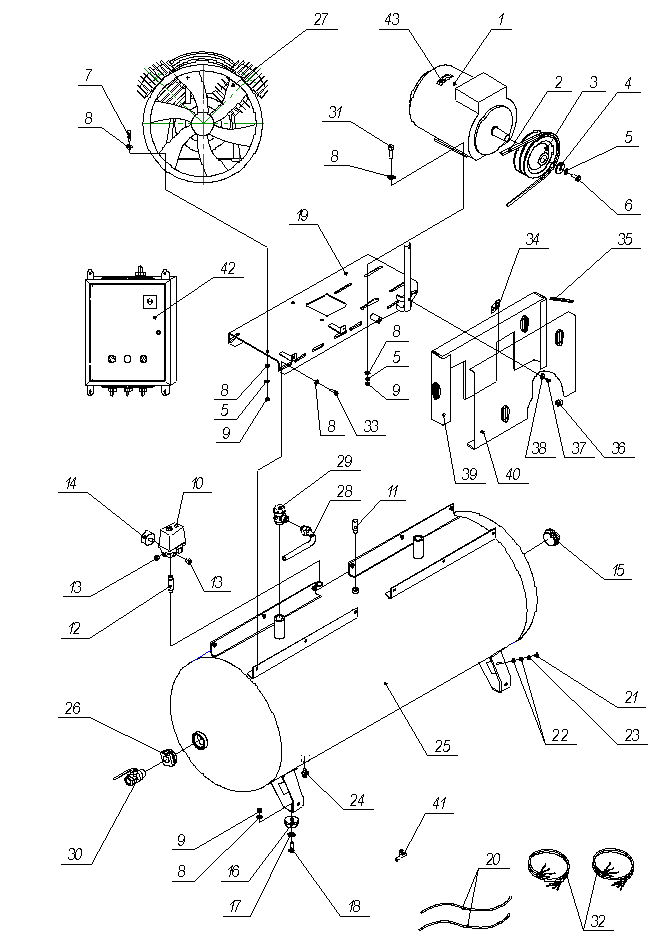

Деталировка
компрессора CБ4/Ф-500.V90Т
Запасные
части для заказа
|
Поз.
|
Артикул
для заказа
|
Наименование
|
Кол.
|
|
1.
|
4042100500
|
Электродвигатель,
5,5 кВт
|
2
|
|
2.
|
4301300010
или 03010004
|
Ремень
|
4
|
|
3.
|
3141.00.00.104
|
Шкив
|
2
|
|
4.
|
3106.00.00.101
|
Прижим
|
2
|
|
5.
|
|
Шайба
10.65Г
|
18
|
|
6.
|
|
Болт
М10х20
|
2
|
|
7.
|
|
Болт
М10х40
|
8
|
|
8.
|
|
Шайба
10
|
48
|
|
9.
|
|
Гайка
М10
|
12
|
|
10.
|
4992122076
или 4992112073
|
Прессостат
|
1
|
|
11.
|
4251100202
|
Клапан
предохранительный 10 бар
|
1
|
|
12.
|
3101.00.00.201
|
Переходник
|
1
|
|
13.
|
3101.00.00.203
|
Заглушка
|
2
|
|
14.
|
4141301600
|
Манометр
МП50-1/4"-Т(0-16)-2,5
|
1
|
|
15.
|
3040.00.00.048
|
Заглушка
|
1
|
|
16.
|
|
Амортизатор
|
4
|
|
17.
|
|
Шайба
12
|
4
|
|
18.
|
|
Болт
М10х25
|
4
|
|
19.
|
3141.00.00.110
|
Платформа
|
2
|
|
20.
|
4490000000
|
Трубка
Rilsan
|
2
|
|
21.
|
|
Гайка
М6
|
1
|
|
22.
|
|
Шайба
6
|
2
|
|
23.
|
|
Шайба
6, 65Г
|
1
|
|
24.
|
4121001000
|
Конденсатоотводчик
G3/8
|
1
|
|
25.
|
3005.00.00.000-07
|
Ресивер
|
1
|
|
26.
|
3106.00.00.021
|
Переходник
|
1
|
|
27.
|
4022230040
|
Блок
поршневой V90
|
2
|
|
28.
|
3141.00.00.200
|
Воздухопровод
|
2
|
|
29.
|
4242133102
|
Клапан
обратный G1хG3/4
|
2
|
|
30.
|
4111334000
|
Кран
|
1
|
|
31.
|
|
Болт
М10х55
|
8
|
|
32.
|
4871401590
|
Провод
|
2
|
|
33.
|
|
Болт
М10х30
|
12
|
|
34.
|
3142.00.00.103
|
Держатель
|
2
|
|
35.
|
4350010002
|
Распорка
|
2
|
|
36.
|
4350020002
|
Защелка
|
12
|
|
37.
|
|
Болт
М6х16
|
10
|
|
38.
|
|
Шайба
6х18
|
10
|
|
39.
|
3141.00.00.400
|
Основание
|
2
|
|
40.
|
3141.00.00.500
|
Крышка
|
2
|
|
41.
|
4160900600
|
Соединение
|
1
|
|
42.
|
3115.00.00.000
|
Пульт
управления
|
1
|
|
43.
|
4381003500
|
Указатель
|
2
|
Компрессор серии CБ4/Ф-500.V90T широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок V90, то Вы так же сможете приобрести его в нашей компании, компрессорная головка V90 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора CБ4/Ф-500.V90T, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
