Запчасти для компрессора Ремеза CБ4/Ф-500.W95-16:

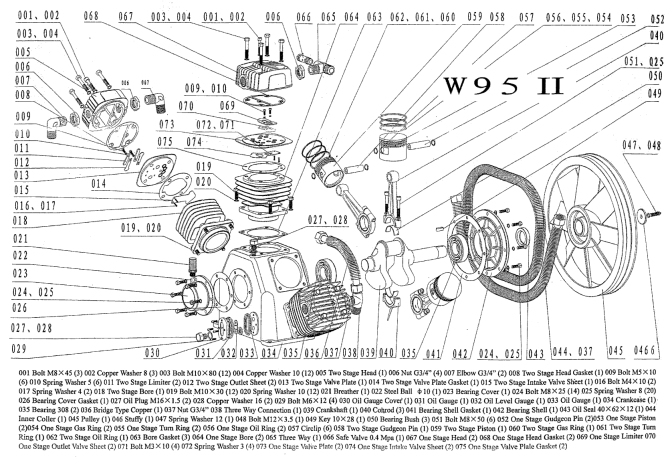

Деталировка компрессорной головки W95-16 (16 Бар)

Cервисный набор ТО для компрессора CБ4/Ф-500.W95-16:

№ п/п	Фото	Наименование	Кол-во	Ед.измерения
1		Картридж фильтра	2	шт.
2		Масло компрессорное	4	л.
3		Ремень	2	шт.
Стоимость сервисного набора, руб. с НДС:					5915

Запасные части для заказа:

Артикул для заказа	Наименование	Применя-емость, шт.	Позиция
950001	Болт М 8*45	3	001
950002	Уплотнительное кольцо 8	3	002
950003	Болт М 10*80	12	003
950004	Уплотнительное кольцо 10	12	004
950005	Головка цилиндра высокого давления	1	005
950006	Гайка G ¾”	4	006
950007	Угольник	2	007
950008	Прокладка головки цилиндра высокого давления	1	008
950009	Болт М 5*10	6	009
950010	Шайба 5	6	010
950011	Ограничитель высокого давления	2	011
950012	Выпускная пластина высокого давления	2	012
950013	Клапанная плита высокого давления	1	013
950014	Прокладка клапанной плиты высокого давления	1	014
950015	Впускная пластина высокого давления	1	015
950016	Болт М 4*10	2	016
950017	Шайба 4	2	017
950018	Цилиндр высокого давления	1	018
950019	Болт М 10*30	12	019
950020	Шайба 10	12	020
950021	Сапун	1	021
950022	Шарик Ф10	1	022
950023	Крышка подшипника	1	023
950024	Болт М 8*25	14	024
950025	Шайба 8	20	025
950026	Прокладка крышки подшипника	1	026
950027	Масляная пробка	2	027
950028	Уплотнительное кольцо 16	2	028
950029	Болт М6*12	4	029
950030	Крышка маслоуказателя	1	030
950031	Маслоуказатель	1	031
950032	Уровень маслоуказателя	1	032
950033	Прокладка маслоуказателя	1	033
950034	Картер	1	034
950035	Подшипник 308	2	035
950036	Радиатор	1	036
950037	Гайка G ¾”	1	037
950038	Тройник	1	038
950039	Коленвал	1	039
950040	Шатун	3	040
950041	Прокладка крышки подшипника	1	041
950042	Крышка подшипника	1	042
950043	Манжета 106212	1	043
950044	Радиатор	1	044
950045	Шкив	1	045
950046	Шайба	1	046
950047	Шайба 12	1	047
950048	Болт М 12*25	1	048
950049	Шпонка 10*28	1	049
950050	Вкладыш	3	050
950051	Болт М 8*50	6	051
950052	Палец поршня низкого давления	2	052
950053	Поршень низкого давления	2	053
950054	Компрессионное кольцо низкого давления	2	054
950055	Промежуточное кольцо низкого давления	2	055
950056	Маслосъемное кольцо низкого давления	2	056
950057	Стопорное кольцо 20	6	057
950058	Палец поршня высокого давления	1	058
950059	Поршень высокого давления	1	059
950060	Компрессионное кольцо высокого давления	1	060
950061	Промежуточное кольцо высокого давления	1	061
950062	Маслосъемное кольцо высокого давления	1	062
950063	Прокладка цилиндра	3	063
950064	Цилиндр низкого давления	2	064
950065	Тройник	1	065
950066	Клапан Предохранительный	1	066
950067	Головка цилиндра низкого давления	2	067
950068	Прокладка головки низкого давления	2	068
950069	Ограничитель клапана низкого давления	2	069
950070	Выпускная пластина клапана низкого давления	2	070
950071	Болт М 3* 10	4	071
950072	Пружина 3	4	072
950073	Клапанная плита низкого давления	2	073
950074	Впускная пластина низкого давления	2	074
950075	Прокладка клапанной плиты низкого давления	2	075
950076	Патрон воздушного фильтра V90 W95 W115	2
950077	Воздушный фильтр в сборе V90 W95 W115	2

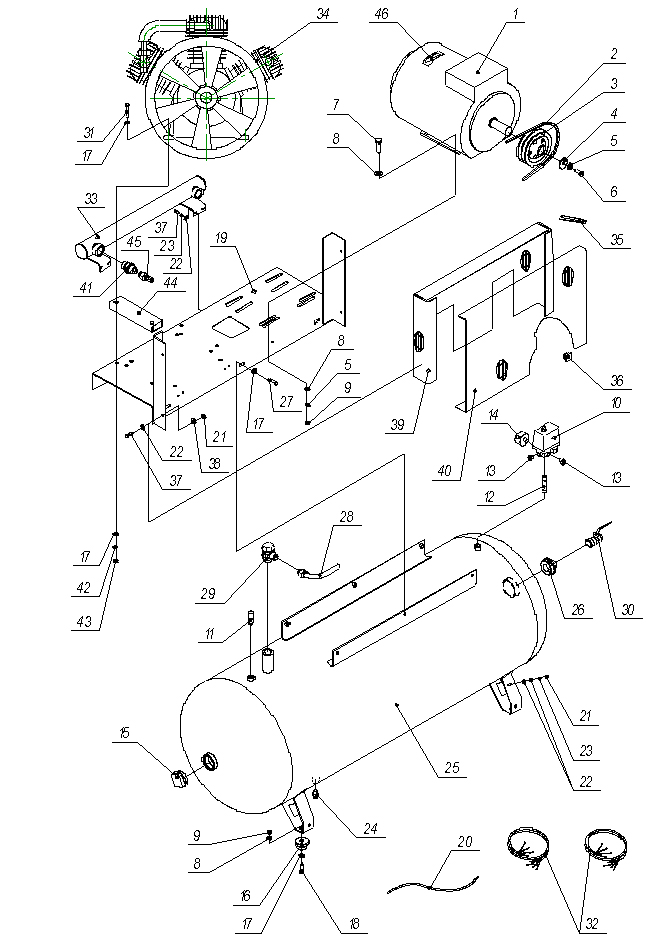

Деталировка компрессора CБ4/Ф-500.W95-16

Запасные части для заказа

Поз.	Артикул для заказа	Наименование	Кол.
1.	4042100700	Электродвигатель, 7,5 кВт	1
2.	4301307900 или 03010006	Ремень	2
3.	3140.00.00.104-01	Шкив	1
4.	3106.00.00.101	Прижим	1
5.		Шайба 10.65Г	5
6.		Болт М10х20	1
7.		Болт М10х40	4
8.		Шайба 10	12
9.		Гайка М10	8
10.	4996162073	Прессостат	1
11.	4251160202	Клапан предохранительный 16 бар	1
12.	3101.00.00.201	Переходник	1
13.	3101.00.00.203	Заглушка	2
14.	4141402500	Манометр МП63-1/4"-Т(0-25)-2,5	1
15.	3040.00.00.048	Заглушка	1
16.	4271000103	Амортизатор	4
17.		Шайба 12	18
18.		Болт М10х25	4
19.	3131.00.00.110 3131.00.00.110-01	Платформа	1
20.	4490000000	Трубка Rilsan	1
21.		Гайка М6	5
22.		Шайба 6	10
23.		Шайба 6, 65Г	5
24.	4121001000	Конденсатоотводчик G3/8	1
25.	3006.00.00.000-04	Ресивер	1
26.	3106.00.00.021	Переходник	1
27.		Болт М12х30	6
28.	3140.00.00.220	Воздухопровод	1
29.	4242133102	Клапан обратный G1хG3/4	1
30.	4111334000	Кран	1
31.		Болт М12х75	4
32.	4871401590	Провод	2
33.	3138.00.00.130	Коллектор в сборе	1
34.	4023530010	Блок поршневой W95/16	1
35.	3131.00.00.002	Распорка	1
36.	4350020002	Защелка	6
37.		Болт М6х16	9
38.		Шайба 6х18	9
39.	3138.00.00.200	Основание	1
40.	3138.00.00.300	Крышка	1
41.	3107.00.00.105	Переходник	2
42.		Шайба 12, 65Г	4
43.		Гайка М12	4
44.	3140.00.00.105	Труба	2
45.	3140.00.00.230	Воздухопровод	1
46.	4381003500	Указатель	1

Компрессор серии CБ4/Ф-500.W95-16 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок W 95-16, то Вы так же сможете приобрести его в нашей компании, компрессорная головка W 95-16 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора CБ4/Ф-500.W95-16, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
