Запчасти для компрессора Ремеза CБ4/Ф-500.W95T-10:
Компрессорная головка W95-10 (10 Бар)

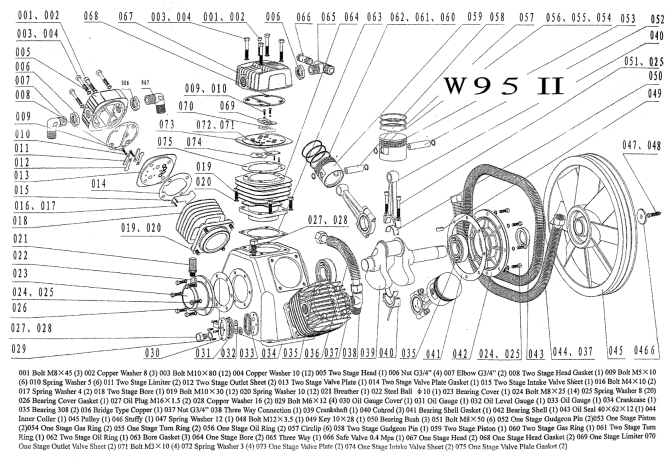

Деталировка
компрессорной головки W95-10 (10 Бар)
Cервисный набор ТО для компрессора CБ4/Ф-500.W95Т-10:
| № п/п |
Фото |
Наименование |
Кол-во |
Ед.измерения |
| 1 |
|
Картридж фильтра |
4 |
шт. |
| 2 |
|
Масло компрессорное |
6 |
л. |
| 3 |
|
Ремень |
4 |
шт. |
| Стоимость сервисного набора, руб. с НДС: |
8960 |
Запасные
части для заказа:
|
Артикул
для заказа
|
Наименование
|
Применя-емость,
шт.
|
Позиция
|
|
950001
|
Болт
М 8*45
|
3
|
001
|
|
950002
|
Уплотнительное
кольцо 8
|
3
|
002
|
|
950003
|
Болт
М 10*80
|
12
|
003
|
|
950004
|
Уплотнительное
кольцо 10
|
12
|
004
|
|
950005
|
Головка
цилиндра высокого давления
|
1
|
005
|
|
950006
|
Гайка
G ¾”
|
4
|
006
|
|
950007
|
Угольник
|
2
|
007
|
|
950008
|
Прокладка
головки цилиндра высокого давления
|
1
|
008
|
|
950009
|
Болт
М 5*10
|
6
|
009
|
|
950010
|
Шайба
5
|
6
|
010
|
|
950011
|
Ограничитель
высокого давления
|
2
|
011
|
|
950012
|
Выпускная
пластина высокого давления
|
2
|
012
|
|
950013
|
Клапанная
плита высокого давления
|
1
|
013
|
|
950014
|
Прокладка
клапанной плиты высокого давления
|
1
|
014
|
|
950015
|
Впускная
пластина высокого давления
|
1
|
015
|
|
950016
|
Болт
М 4*10
|
2
|
016
|
|
950017
|
Шайба
4
|
2
|
017
|
|
950018
|
Цилиндр
высокого давления
|
1
|
018
|
|
950019
|
Болт
М 10*30
|
12
|
019
|
|
950020
|
Шайба
10
|
12
|
020
|
|
950021
|
Сапун
|
1
|
021
|
|
950022
|
Шарик
Ф10
|
1
|
022
|
|
950023
|
Крышка
подшипника
|
1
|
023
|
|
950024
|
Болт
М 8*25
|
14
|
024
|
|
950025
|
Шайба
8
|
20
|
025
|
|
950026
|
Прокладка
крышки подшипника
|
1
|
026
|
|
950027
|
Масляная
пробка
|
2
|
027
|
|
950028
|
Уплотнительное
кольцо 16
|
2
|
028
|
|
950029
|
Болт
М6*12
|
4
|
029
|
|
950030
|
Крышка
маслоуказателя
|
1
|
030
|
|
950031
|
Маслоуказатель
|
1
|
031
|
|
950032
|
Уровень
маслоуказателя
|
1
|
032
|
|
950033
|
Прокладка
маслоуказателя
|
1
|
033
|
|
950034
|
Картер
|
1
|
034
|
|
950035
|
Подшипник
308
|
2
|
035
|
|
950036
|
Радиатор
|
1
|
036
|
|
950037
|
Гайка
G ¾”
|
1
|
037
|
|
950038
|
Тройник
|
1
|
038
|
|
950039
|
Коленвал
|
1
|
039
|
|
950040
|
Шатун
|
3
|
040
|
|
950041
|
Прокладка
крышки подшипника
|
1
|
041
|
|
950042
|
Крышка
подшипника
|
1
|
042
|
|
950043
|
Манжета
10*62*12
|
1
|
043
|
|
950044
|
Радиатор
|
1
|
044
|
|
950045
|
Шкив
|
1
|
045
|
|
950046
|
Шайба
|
1
|
046
|
|
950047
|
Шайба
12
|
1
|
047
|
|
950048
|
Болт
М 12*25
|
1
|
048
|
|
950049
|
Шпонка
10*28
|
1
|
049
|
|
950050
|
Вкладыш
|
3
|
050
|
|
950051
|
Болт
М 8*50
|
6
|
051
|
|
950052
|
Палец
поршня низкого давления
|
2
|
052
|
|
950053
|
Поршень
низкого давления
|
2
|
053
|
|
950054
|
Компрессионное
кольцо низкого давления
|
2
|
054
|
|
950055
|
Промежуточное
кольцо низкого давления
|
2
|
055
|
|
950056
|
Маслосъемное
кольцо низкого давления
|
2
|
056
|
|
950057
|
Стопорное
кольцо 20
|
6
|
057
|
|
950058
|
Палец
поршня высокого давления
|
1
|
058
|
|
950059
|
Поршень
высокого давления
|
1
|
059
|
|
950060
|
Компрессионное
кольцо высокого давления
|
1
|
060
|
|
950061
|
Промежуточное
кольцо высокого давления
|
1
|
061
|
|
950062
|
Маслосъемное
кольцо высокого давления
|
1
|
062
|
|
950063
|
Прокладка
цилиндра
|
3
|
063
|
|
950064
|
Цилиндр
низкого давления
|
2
|
064
|
|
950065
|
Тройник
|
1
|
065
|
|
950066
|
Клапан
Предохранительный
|
1
|
066
|
|
950067
|
Головка
цилиндра низкого давления
|
2
|
067
|
|
950068
|
Прокладка
головки низкого давления
|
2
|
068
|
|
950069
|
Ограничитель
клапана низкого давления
|
2
|
069
|
|
950070
|
Выпускная
пластина клапана низкого давления
|
2
|
070
|
|
950071
|
Болт
М 3* 10
|
4
|
071
|
|
950072
|
Пружина
3
|
4
|
072
|
|
950073
|
Клапанная
плита низкого давления
|
2
|
073
|
|
950074
|
Впускная
пластина низкого давления
|
2
|
074
|
|
950075
|
Прокладка
клапанной плиты низкого давления
|
2
|
075
|
|
950076
|
Патрон
воздушного фильтра V90 W95 W115
|
2
|
|
|
950077
|
Воздушный
фильтр в сборе V90 W95 W115
|
2
|
|

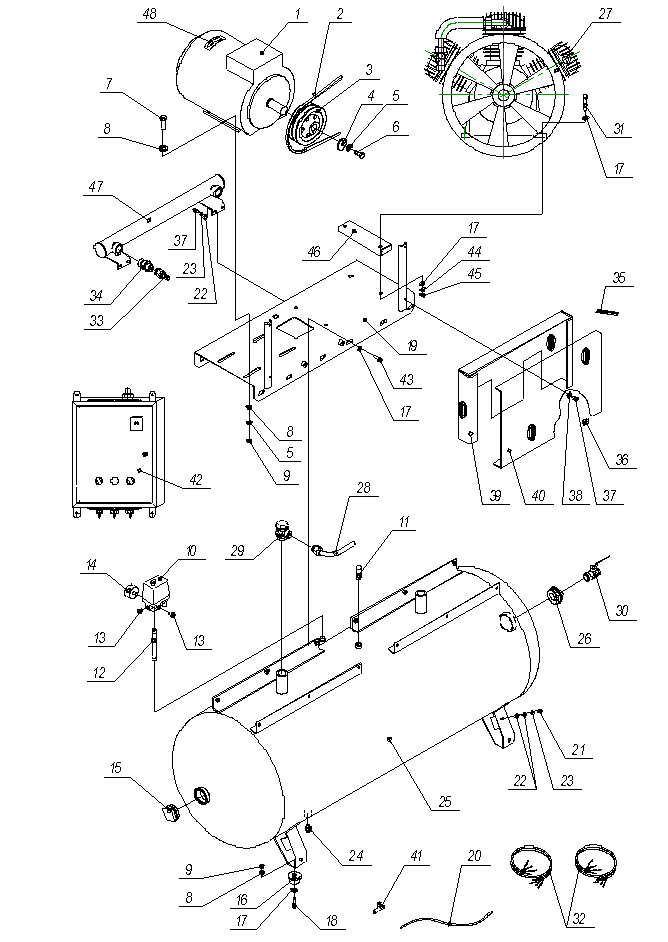

Деталировка
компрессора CБ4/Ф-500.W95Т-10
Запасные
части для заказа
|
Поз.
|
Артикул
для заказа
|
Наименование
|
Кол.
|
|
1.
|
4042100700
|
Электродвигатель,
7,5 кВт
|
2
|
|
2.
|
4301300020
или 03010005
|
Ремень
|
4
|
|
3.
|
3140.00.00.104
|
Шкив
|
2
|
|
4.
|
3106.00.00.101
|
Прижим
|
2
|
|
5.
|
|
Шайба
10.65Г
|
11
|
|
6.
|
|
Болт
М10х20
|
2
|
|
7.
|
|
Болт
М10х40
|
8
|
|
8.
|
|
Шайба
10
|
24
|
|
9.
|
|
Гайка
М10
|
12
|
|
10.
|
4992122076
или 4992112073
|
Прессостат
|
1
|
|
11.
|
4251100202
|
Клапан
предохранительный 10 бар
|
1
|
|
12.
|
3101.00.00.201
|
Переходник
|
1
|
|
13.
|
3101.00.00.203
|
Заглушка
|
2
|
|
14.
|
4141301600
|
Манометр
МП50-1/4"-Т(0-16)-2,5
|
1
|
|
15.
|
3040.00.00.048
|
Заглушка
|
1
|
|
16.
|
4271000103
|
Амортизатор
|
4
|
|
17.
|
|
Шайба
12
|
32
|
|
18.
|
|
Болт
М10х25
|
4
|
|
19.
|
3140.00.00.120
|
Платформа
|
2
|
|
20.
|
4490000000
|
Трубка
Rilsan
|
3
|
|
21.
|
|
Гайка
М6
|
10
|
|
22.
|
|
Шайба
6
|
20
|
|
23.
|
|
Шайба
6, 65Г
|
10
|
|
24.
|
4121001000
|
Конденсатоотводчик
G3/8
|
1
|
|
25.
|
3005.00.00.000-05
|
Ресивер
|
1
|
|
26.
|
3106.00.00.021
|
Переходник
|
1
|
|
27.
|
4022230040
|
Блок
поршневой W95
|
2
|
|
28.
|
3140.00.00.230
|
Воздухопровод
|
2
|
|
29.
|
4242133102
|
Клапан
обратный G1хG3/4
|
2
|
|
30.
|
4111334000
|
Кран
|
1
|
|
31.
|
|
Болт
М12х75
|
8
|
|
32.
|
4871401590
|
Провод
|
2
|
|
33.
|
3140.00.00.240
|
Воздухопровод
|
2
|
|
34.
|
3107.00.00.105
|
Переходник
|
2
|
|
35.
|
3131.00.00.002
|
Распорка
|
2
|
|
36.
|
4350020002
|
Защелка
|
12
|
|
37.
|
|
Болт
М6х16
|
20
|
|
38.
|
|
Шайба
6х18
|
20
|
|
39.
|
3140.00.00.200
|
Основание
|
2
|
|
40.
|
3140.00.00.300
|
Крышка
|
2
|
|
41.
|
4160900600
|
Соединение
|
1
|
|
42.
|
3115.00.00.000
|
Пульт
управления
|
1
|
|
43.
|
|
Болт
М12х30
|
12
|
|
44.
|
|
Шайба
12, 65Г
|
8
|
|
45.
|
|
Гайка
М12
|
8
|
|
46.
|
3140.00.00.105
|
Труба
|
4
|
|
47.
|
3138.00.00.130
|
Коллектор
в сборе
|
2
|
|
48.
|
4381003500
|
Указатель
|
2
|
Компрессор серии CБ4/Ф-500.W95Т-10 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок W 95, то Вы так же сможете приобрести его в нашей компании, компрессорная головка W 95 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора CБ4/Ф-500.W95Т-10, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
