Запчасти для компрессора Ремеза СБ4/C-100.АВ550:
Компрессорная
головка AB550
Запасные
части для заказа:
Код
Наименование
Кол-во
Позиция
4190190008
Шатун
ВД
1
1
4190200008
Шатун
НД
1
2
7011680000
Болт
М8х45
2
3
7022040000
Гайка
М8
2
4
7011220000
Болт
М6х40
2
5
7022030000
Гайка
М6
2
6
5041030008
Коленвал
1
7
7060150000
Подшипник
передний 6206
1
8
7060060000
Подшипник
задний 25х52х15 6205
1
9
7071060000
Манжета
передняя
1
10
5071020008
Картер
1
11
7090090000
Пробка
слива масла
1
12
7079160000
Прокладка
задней крышки
1
13
7650070000
Крышка
подшипника задняя
1
14
7011460000
Болт
6х16
6
15
7181100000
Указатель
уровня масла
1
16
7650080000
Крышка
подшипника передняя
1
17
7051520000
Шпонка
6х9
1
18
7079190000
Прокладка
поддона картера
1
19
7650090000
Поддон
картера
1
20
7011440000
Болт
5х15
1
21
7079150000
Прокладка
цилиндра-картера
1
22
7571020000
Цилиндр
1
23
7220110000
Поршень
НД ø95
1
24
7050120000
Палец
ø 16х84х10,5
1
25
7040130000
Кольцо
стопорное ø16
2
26
4080100000
Комплект
колец НД ø95
1
27
4291080000
Поршень
в комплекте НД
1
28
7220120000
Поршень
ВД ø52
1
29
7050130000
Палец
ø18х42
1
30
7040140000
Кольцо
стопорное
2
31
4080080000
Комплект
колец ВД ø52
1
32
4291090000
Поршень
в комплекте ВД
1
33
7079170000
Прокладка
клапанной плиты нижняя
1
34
4231100000
Клапанная
плита
1
35
7199100000
Пластина
клапана
6
36
7160160000
Пружина
клапана
6
37
7458920000
Фиксатор
клапана
3
38
7014140000
Болт
М6х22
6
39
7022030000
Гайка
6
40
7458930000
Фиксатор
клапана
3
41
4231100000
Плита
клапана в комплекте
1
42
7079180000
Прокладка
клапанной плиты верхняя
1
43
5030530008
Головка
цилиндра
1
44
7010110000
Болт
М10х55
6
45
7192350000
Клапан
предохранительный ¼ 6 bar
1
46
5130020008
Основание
фильтра воздушного
1
47
7015150000
Натяжитель
1
48
7210240000
Фильтрующий
элемент
1
49
7210250000
Корпус
фильтра воздушного
1
50
7031030000
Шайба
ф6
1
51
7024150000
Гайка
М6
1
52
4250020000
Фильтр
воздушный в сборе
1
53
7010050000
Болт
М8х20
6
54
5130010008
Радиатор
2
55
7079090000
Шайба
1
56
5131000008
Переходник
1
57
7085580000
Переходник
1
57A
7031010000
Пробка
1
58
4251080000
Радиатор
в комплекте
1
59
7079100000
Прокладка
радиатора
2
60
7081220000
Переходник
1
61
7070120000
Пробка
1
62
4251060000
Радиатор
в комплекте
1
63
7458430000
Адаптер
радиатора
1
64
7070260000
Кольцо
уплотнительное
1
65
7010070000
Болт
М8х40
2
66
7230700000
Воздухопровод
1
67
7458420000
Пластина
уплотнительная
1
68
7201050000
Шкив
ø400 3V
1
70
7030270000
Шайба
1
71
7011100000
Болт
М8х25
1
72
7043050000
Фиксатор
1
73
7012280000
Болт
5х12
1
74
7010090000
Болт
М8х25
6
78
4082550000
Комплект
прокладок
1
79

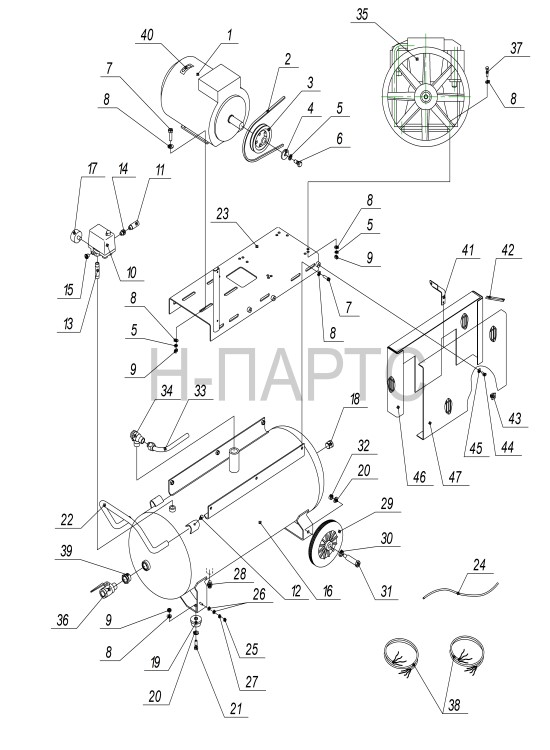

Деталировка компрессора Ремеза СБ4/С-100.АВ550 (380 В, 50 Гц, 10 бар)
Запчасти для заказа Ремеза СБ4/С-100.АВ550 (380 В, 50 Гц, 10 бар)
Поз.
Код. № чертежа
Наименование
Кол.
1. 4042100400 Электродвигатель, 4,0 кВт 1
-4042100406
2. 4301206700 Ремень 1
3. 3103.00.00.104 Шкив 1
3103.00.00.104-01
4. 3106.00.00.101 Прижим 1
5.
Шайба 10.65Г 5
6.
Болт М10х20 1
7.
Болт М10х30 10
8.
Шайба 10 24
9.
Гайка М10 16
10. 4996111073 Прессостат 1
11. 4251100202 Клапан предохранительный 1
12.
Болт М8х16 2
13. 3101.00.00.201 Переходник 1
14. 3101.00.00.301 Переходник 1
15. 3101.00.00.203 Заглушка 1
16. 3008.00.00.000-02 Ресивер 1
17. 4141101600 Манометр 1
18. 3101.00.00.004 Заглушка 1
19. 4271000203 Амортизатор 2
20.
Шайба 12 4
21.
Болт М10х25 2
22. 3101.00.00.015 Рукоятка 1
23. 3128.00.00.120 Платформа 1
3128.00.00.120-01
24. 4490000000 Трубка Rilsan 1
25.
Гайка М6 1
26.
Шайба 6 2
27.
Шайба 6, 65Г 1
28. 4121001000 Конденсатоотводчик 1
29. 4281020000 Колесо 2
30. 3101.00.10.003 Шайба 2
31. 3101.00.10.002 Болт 2
32.
Гайка М12 2
33. 3103.00.00.500 Воздухопровод 1
34. 4241122102 Клапан обратный 1
35. 4021310030 Блок поршневой 1
36. 4111324000 Кран 1
37.
Болт М10х55 4
38. 4871401590 Провод 2
39. 3060.00.00.125 Переходник 1
40. 4381003500 Указатель 1
41. 3103.00.00.020 Держатель 1
42. 4350010002 Распорка 1
43. 4350020002 Защелка 4
44.
Болт М6х16 5
45.
Шайба 6х18 5
46. 3106.00.00.500-01 Основание 1
47. 3106.00.00.600 Крышка 1
Компрессор серии СБ4/C-100.АВ550 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок АВ 550, то Вы так же сможете приобрести его в нашей компании, компрессорная головка АВ 550 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/C-100.АВ550, а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
