Запчасти для компрессора Remeza СБ4/С-100.LB30A:

Деталировка поршневого блока LB30 / Cкачать / *PDF

Сервисный набор для обслуживания:

№ п/п	Фото	Наименование	Кол-во	Ед.
1		Картридж фильтра	2	шт.
2		Масло компрессорное	2	л.
3		Ремень	1	шт.
Стоимость сервисного набора, руб. с НДС:					3410

Список запчастей для заказа

Артикул	Наименование	Кол-во	№ на схеме	Фото	Цена c НДС руб.
11131005	Болт шкива М10х45 (Левосторонний)	1	1	-	245 руб.
11124001	Шайба стопорная левосторонняя Ф8	1	2	-	-
21213002	Шайба Ф38	1	3	-	-
21212002	Шкив Ф266,7	1	4		6490 руб.
11131004	Болт крепления М8х25	4	5	-	-
11123003	Граверная шайба Ф8	20	6	-	-
21113003	Передняя крышка	1	7	-	2750 руб.
21166003	Сапун	1	8		310 руб.
21152001	Прокладка передней крышки	1	9		345 руб.
21161004	Сальник 24478	1	10		379 руб.
21134001	Подшипник 6205Z	1	11	-	989 руб.
21131003	Коленвал	1	12		4 950 руб.
21111009	Картер	1	13	-	14 450 руб.
21169001	Пробка слива масла	1	14	-	310 руб.
21164004	Маслоуказатель	1	15		960
11131001	Болт крепления крышки М6х20	3	16	-	-
11123002	Граверная шайба Ф6	3	17	-	-
21112003	Задняя крышка	1	18		2 379 руб.
21155001	Прокладка задней крышки	1	19		345 руб.
21134002	Подшипник 6304	1	20	-	989 руб.
21167002	Пробка залива масла	1	23		380 руб.
21132021	Шатун с маслоразбрызгивателем	2	24		2 495 руб.
21141003	Поршень Ф65	2	25		2 489 руб.
21144002	Стопорное кольцо Ф14,7	4	26		99 руб.
21143002	Палец поршня Ф14,5х57,5	2	27		495 руб.
21145003	Комплект колец Ф65	2	28		1483 руб.
11141001	Шпилька М8х35	8	29	-	-
21153001	Прокладка цилиндр – картер Ф65	2	30		345 руб.
11111002	Гайка М8	8	31	-	-
21121004	Цилиндр Ф65	2	32		4 938 руб.
21151002	Прокладка блока клапанов нижняя Ф65	2	33		345 руб.
21124013	Клапанный блок в комплекте Ф65	2	34		4 645 руб.
21154001	Прокладка блока клапанов верхняя Ф65	2	35		345 руб.
11132004	Болт воздушного фильтра М8х30	4	36	-	-
11122001	Медная шайба Ф8	4	37	-	-
21175002	Фильтр воздушный в сборе	2	38		1 982 руб.
11132006	Болт крышки блока цилиндров М8х50	8	39	-	-
21123003	Головка цилиндра	2	40		4 458 руб.
21174001	Тройник	1	41	-	930 руб.
11113001	Гайка Ф14,5-27	1	42	-	-
21171002	Радиатор	1	43	-	2 892 руб.
21173001	Угольник	1	44	-	960 руб.
*21125017*	Пластины клапанные в комплекте (2шт)	2	34/2		1439 руб.
*21126005*	Алюминиевая прокладка	2	34/3		449 руб.
*21177012 или* *21175008*	Патрон воздушного фильтра	2	38/2		395 руб.

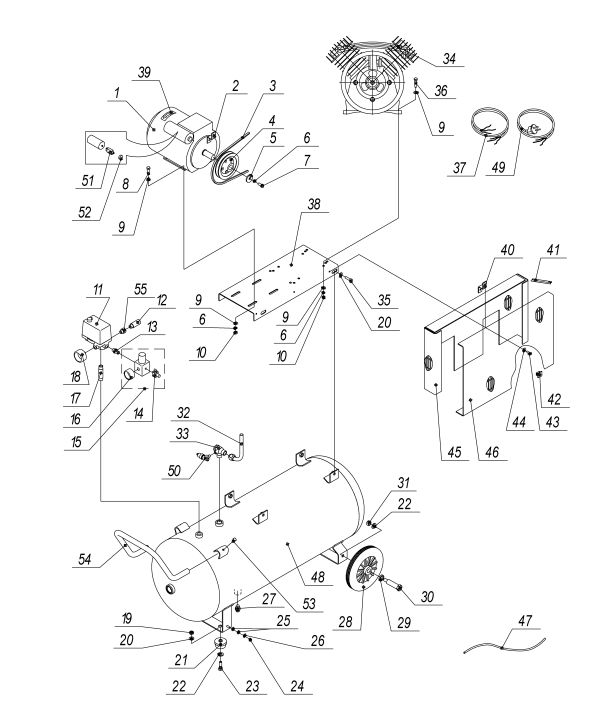

Деталировка компрессора Remeza СБ4/С-100.LB30A

Список запчастей для заказа

Поз.	Артикул для заказа	Наименование	Кол.
1.	4041100200 (4041100206 )	Электродвигатель, 2,2 кВт	1
2.	3101.00.00.102	Держатель	1
3.	4301104400 или 03010008	Ремень	1
4.	3125.00.00.104 к двигат. АИР (3125.00.00.104-03 к двигат. YL)	Шкив	1
5.	3125.00.00.105	Прижим	1
6.		Шайба 8, 65Г	9
7.		Болт М8х20	1
8.		Болт М8х30	4
9.		Шайба 8	12
10.		Гайка М8	8
11.	4992122076 или 4992122072	Прессостат	1
12.	4251100202	Клапан предохранительный 10 бар G3/8	1
13.	3101.00.00.202	Переходник	1
14.	4112101200	Кран	1
15.	4131200100	Регулятор давления G1/4	1
16.	4141101200	Манометр	1
17.	3101.00.00.201	Переходник	1
18.	4141301600	Манометр МП50-1/4"-Т(0-16)-2,5	1
19.		Гайка М10	2
20.		Шайба 10	10
21.	4271000103	Амортизатор	2
22.		Шайба 12	4
23.		Болт М10х25	2
24.		Гайка М6	1
25.		Шайба 6	2
26.		Шайба 6, 65Г	1
27.	4121001000	Конденсатоотводчик G3/8	1
28.	4281020000	Колесо	2
29.	3101.00.10.003	Шайба	2
30.	3101.00.10.002	Болт	2
31.		Гайка М12	2
32.	3126.00.00.300	Воздухопровод	1
33.	4241122102	Клапан обратный G1/2xG1/2	1
34.	4022230010	Блок поршневой LB30	1
35.		Болт М10х30	4
36.		Болт М8х45	4
37.	4853001590	Провод	1
38.	3113.00.00.101 3113.00.00.101-01	Платформа	1
39.	4381003500	Указатель	1
40.	3124.00.00.103	Держатель	1
41.	4350010002	Распорка	1
42.	4350020002	Защелка	4
43.		Болт М6х16	5
44.		Шайба 6х18	5
45.	3101.00.00.400	Основание	1
46.	3101.00.00.500	Крышка	1
47.	4490000000	Трубка Rilsan	1
48.	3008.00.00.000	Ресивер	1
49.	4901152290	Провод	1
50.	4472018000	Клапан стартовый	1
51.	4731160073	Термозащита 16A	1
52.	3101.00.00.115	Колпачок	1
53.		Болт М8х16	2
54.	3101.00.00.015	Рукоятка	1
55.	3101.00.00.301	Переходник	1
56.		Центробежный регулятор	1

Компрессор серии СБ4/С-100.LB30A широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок LB 30, то Вы так же сможете приобрести его в нашей компании, компрессорная головка LB 30 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/С-100.LB30A , а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
