Запчасти для компрессора Ремеза СБ4/C-200.АВ550:
Компрессорная
головка AB550
Запасные
части для заказа:
|
Код
|
Наименование
|
Кол-во
|
Позиция
|
|
4190190008
|
Шатун
ВД
|
1
|
1
|
|
4190200008
|
Шатун
НД
|
1
|
2
|
|
7011680000
|
Болт
М8х45
|
2
|
3
|
|
7022040000
|
Гайка
М8
|
2
|
4
|
|
7011220000
|
Болт
М6х40
|
2
|
5
|
|
7022030000
|
Гайка
М6
|
2
|
6
|
|
5041030008
|
Коленвал
|
1
|
7
|
|
7060150000
|
Подшипник
передний 6206
|
1
|
8
|
|
7060060000
|
Подшипник
задний 25х52х15 6205
|
1
|
9
|
|
7071060000
|
Манжета
передняя
|
1
|
10
|
|
5071020008
|
Картер
|
1
|
11
|
|
7090090000
|
Пробка
слива масла
|
1
|
12
|
|
7079160000
|
Прокладка
задней крышки
|
1
|
13
|
|
7650070000
|
Крышка
подшипника задняя
|
1
|
14
|
|
7011460000
|
Болт
6х16
|
6
|
15
|
|
7181100000
|
Указатель
уровня масла
|
1
|
16
|
|
7650080000
|
Крышка
подшипника передняя
|
1
|
17
|
|
7051520000
|
Шпонка
6х9
|
1
|
18
|
|
7079190000
|
Прокладка
поддона картера
|
1
|
19
|
|
7650090000
|
Поддон
картера
|
1
|
20
|
|
7011440000
|
Болт
5х15
|
1
|
21
|
|
7079150000
|
Прокладка
цилиндра-картера
|
1
|
22
|
|
7571020000
|
Цилиндр
|
1
|
23
|
|
7220110000
|
Поршень
НД ø95
|
1
|
24
|
|
7050120000
|
Палец
ø 16х84х10,5
|
1
|
25
|
|
7040130000
|
Кольцо
стопорное ø16
|
2
|
26
|
|
4080100000
|
Комплект
колец НД ø95
|
1
|
27
|
|
4291080000
|
Поршень
в комплекте НД
|
1
|
28
|
|
7220120000
|
Поршень
ВД ø52
|
1
|
29
|
|
7050130000
|
Палец
ø18х42
|
1
|
30
|
|
7040140000
|
Кольцо
стопорное
|
2
|
31
|
|
4080080000
|
Комплект
колец ВД ø52
|
1
|
32
|
|
4291090000
|
Поршень
в комплекте ВД
|
1
|
33
|
|
7079170000
|
Прокладка
клапанной плиты нижняя
|
1
|
34
|
|
4231100000
|
Клапанная
плита
|
1
|
35
|
|
7199100000
|
Пластина
клапана
|
6
|
36
|
|
7160160000
|
Пружина
клапана
|
6
|
37
|
|
7458920000
|
Фиксатор
клапана
|
3
|
38
|
|
7014140000
|
Болт
М6х22
|
6
|
39
|
|
7022030000
|
Гайка
|
6
|
40
|
|
7458930000
|
Фиксатор
клапана
|
3
|
41
|
|
4231100000
|
Плита
клапана в комплекте
|
1
|
42
|
|
7079180000
|
Прокладка
клапанной плиты верхняя
|
1
|
43
|
|
5030530008
|
Головка
цилиндра
|
1
|
44
|
|
7010110000
|
Болт
М10х55
|
6
|
45
|
|
7192350000
|
Клапан
предохранительный ¼ 6 bar
|
1
|
46
|
|
5130020008
|
Основание
фильтра воздушного
|
1
|
47
|
|
7015150000
|
Натяжитель
|
1
|
48
|
|
7210240000
|
Фильтрующий
элемент
|
1
|
49
|
|
7210250000
|
Корпус
фильтра воздушного
|
1
|
50
|
|
7031030000
|
Шайба
ф6
|
1
|
51
|
|
7024150000
|
Гайка
М6
|
1
|
52
|
|
4250020000
|
Фильтр
воздушный в сборе
|
1
|
53
|
|
7010050000
|
Болт
М8х20
|
6
|
54
|
|
5130010008
|
Радиатор
|
2
|
55
|
|
7079090000
|
Шайба
|
1
|
56
|
|
5131000008
|
Переходник
|
1
|
57
|
|
7085580000
|
Переходник
|
1
|
57A
|
|
7031010000
|
Пробка
|
1
|
58
|
|
4251080000
|
Радиатор
в комплекте
|
1
|
59
|
|
7079100000
|
Прокладка
радиатора
|
2
|
60
|
|
7081220000
|
Переходник
|
1
|
61
|
|
7070120000
|
Пробка
|
1
|
62
|
|
4251060000
|
Радиатор
в комплекте
|
1
|
63
|
|
7458430000
|
Адаптер
радиатора
|
1
|
64
|
|
7070260000
|
Кольцо
уплотнительное
|
1
|
65
|
|
7010070000
|
Болт
М8х40
|
2
|
66
|
|
7230700000
|
Воздухопровод
|
1
|
67
|
|
7458420000
|
Пластина
уплотнительная
|
1
|
68
|
|
7201050000
|
Шкив
ø400 3V
|
1
|
70
|
|
7030270000
|
Шайба
|
1
|
71
|
|
7011100000
|
Болт
М8х25
|
1
|
72
|
|
7043050000
|
Фиксатор
|
1
|
73
|
|
7012280000
|
Болт
5х12
|
1
|
74
|
|
7010090000
|
Болт
М8х25
|
6
|
78
|
|
4082550000
|
Комплект
прокладок
|
1
|
79
|

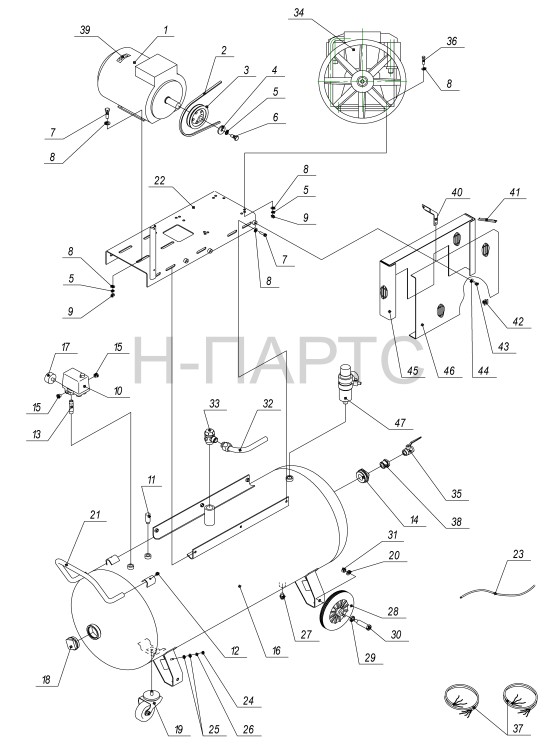

Деталировка компрессора Ремеза СБ4/С-200.АВ550 (380 В, 50 Гц, 10 бар)
Запчасти для заказа Ремеза СБ4/С-200.АВ200 (380 В, 50 Гц, 10 бар)
Поз. |
Код. № чертежа |
Наименование |
Кол. |
| 1. |
4042100400 |
Электродвигатель, 4,0 кВт |
1 |
| -4042100406 |
| 2. |
4301206700 |
Ремень |
1 |
| 3. |
3103.00.00.104 |
Шкив |
1 |
| 3103.00.00.104-01 |
| 4. |
3106.00.00.101 |
Прижим |
1 |
| 5. |
|
Шайба 10.65Г |
5 |
| 6. |
|
Болт М10х20 |
1 |
| 7. |
|
Болт М10х30 |
10 |
| 8. |
|
Шайба 10 |
24 |
| 9. |
|
Гайка М10 |
16 |
| 10. |
4996111073 |
Прессостат |
1 |
| 11. |
4251100202 |
Клапан предохранительный |
1 |
| 12. |
|
Болт М8х16 |
2 |
| 13. |
3101.00.00.201 |
Переходник |
1 |
| 14. |
3106.00.00.021 |
Переходник |
1 |
| 15. |
3101.00.00.203 |
Заглушка |
2 |
| 16. |
3001.00.00.000-02 |
Ресивер |
1 |
| 17. |
4141101600 |
Манометр |
1 |
| 18. |
3140.00.00.048 |
Заглушка |
1 |
| 19. |
4283010002 |
Колесо |
1 |
| 20. |
|
Шайба 12 |
2 |
| 21. |
3101.00.00.015 |
Рукоятка |
1 |
| 22. |
3128.00.00.120 |
Платформа |
1 |
| 3128.00.00.120-01 |
| 23. |
4490000000 |
Трубка Rilsan |
1 |
| 24. |
|
Гайка М6 |
1 |
| 25. |
|
Шайба 6 |
2 |
| 26. |
|
Шайба 6, 65Г |
1 |
| 27. |
4121001000 |
Конденсатоотводчик |
1 |
| 28. |
4281020000 |
Колесо |
2 |
| 29. |
3101.00.10.003 |
Шайба |
2 |
| 30. |
3101.00.10.002 |
Болт |
2 |
| 31. |
|
Гайка М12 |
2 |
| 32. |
3103.00.00.500 |
Воздухопровод |
1 |
| 33. |
4241122102 |
Клапан обратный |
1 |
| 34. |
4021310030 |
Блок поршневой |
1 |
| 35. |
4111324000 |
Кран |
1 |
| 36. |
|
Болт М10х55 |
4 |
| 37. |
4871401590 |
Провод |
2 |
| 38. |
3060.00.00.125 |
Переходник |
1 |
| 39. |
4381003500 |
Указатель |
1 |
| 40. |
3103.00.00.020 |
Держатель |
1 |
| 41. |
4350010002 |
Распорка |
1 |
| 42. |
4350020002 |
Защелка |
4 |
| 43. |
|
Болт М6х16 |
5 |
| 44. |
|
Шайба 6х18 |
5 |
| 45. |
3106.00.00.500-01 |
Основание |
1 |
| 46. |
3106.00.00.600 |
Крышка |
1 |
| 47. |
4133200300 |
Регулятор давления |
1 |
Компрессор серии СБ4/C-200.АВ550 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок АВ 550, то Вы так же сможете приобрести его в нашей компании, компрессорная головка АВ 550 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/C-200.АВ550 , а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
