Запчасти для компрессора Remeza СБ4/С-200.LB30-3.0:

Деталировка поршневого блока LB30 / Cкачать / *PDF

Сервисный набор для обслуживания:

№ п/п	Фото	Наименование	Кол-во	Ед.
1		Картридж фильтра	2	шт.
2		Масло компрессорное	2	л.
3		Ремень	1	шт.
Стоимость сервисного набора, руб. с НДС:					3410

Список запчастей LB30-3.0 для заказа

Артикул	Наименование	Кол-во	№ на схеме	Фото	Цена c НДС руб.
11131005	Болт шкива М10х45 (Левосторонний)	1	1	-	245 руб.
11124001	Шайба стопорная левосторонняя Ф8	1	2	-	-
21213002	Шайба Ф38	1	3	-	-
21212002	Шкив Ф266,7	1	4		6490 руб.
11131004	Болт крепления М8х25	4	5	-	-
11123003	Граверная шайба Ф8	20	6	-	-
21113003	Передняя крышка	1	7	-	2750 руб.
21166003	Сапун	1	8		310 руб.
21152001	Прокладка передней крышки	1	9		345 руб.
21161004	Сальник 24478	1	10		379 руб.
21134001	Подшипник 6205Z	1	11	-	989 руб.
21131003	Коленвал	1	12		4 950 руб.
21111009	Картер	1	13	-	14 450 руб.
21169001	Пробка слива масла	1	14	-	310 руб.
21164004	Маслоуказатель	1	15		960
11131001	Болт крепления крышки М6х20	3	16	-	-
11123002	Граверная шайба Ф6	3	17	-	-
21112003	Задняя крышка	1	18		2 379 руб.
21155001	Прокладка задней крышки	1	19		345 руб.
21134002	Подшипник 6304	1	20	-	989 руб.
21167002	Пробка залива масла	1	23		380 руб.
21132021	Шатун с маслоразбрызгивателем	2	24		2 495 руб.
21141003	Поршень Ф65	2	25		2 489 руб.
21144002	Стопорное кольцо Ф14,7	4	26		99 руб.
21143002	Палец поршня Ф14,5х57,5	2	27		495 руб.
21145003	Комплект колец Ф65	2	28		1483 руб.
11141001	Шпилька М8х35	8	29	-	-
21153001	Прокладка цилиндр – картер Ф65	2	30		345 руб.
11111002	Гайка М8	8	31	-	-
21121004	Цилиндр Ф65	2	32		4 938 руб.
21151002	Прокладка блока клапанов нижняя Ф65	2	33		345 руб.
21124013	Клапанный блок в комплекте Ф65	2	34		4 645 руб.
21154001	Прокладка блока клапанов верхняя Ф65	2	35		345 руб.
11132004	Болт воздушного фильтра М8х30	4	36	-	-
11122001	Медная шайба Ф8	4	37	-	-
21175002	Фильтр воздушный в сборе	2	38		1 982 руб.
11132006	Болт крышки блока цилиндров М8х50	8	39	-	-
21123003	Головка цилиндра	2	40		4 458 руб.
21174001	Тройник	1	41	-	930 руб.
11113001	Гайка Ф14,5-27	1	42	-	-
21171002	Радиатор	1	43	-	2 892 руб.
21173001	Угольник	1	44	-	960 руб.
*21125017*	Пластины клапанные в комплекте (2шт)	2	34/2		1439 руб.
*21126005*	Алюминиевая прокладка	2	34/3		449 руб.
*21177012 или* *21175008*	Патрон воздушного фильтра	2	38/2		395 руб.

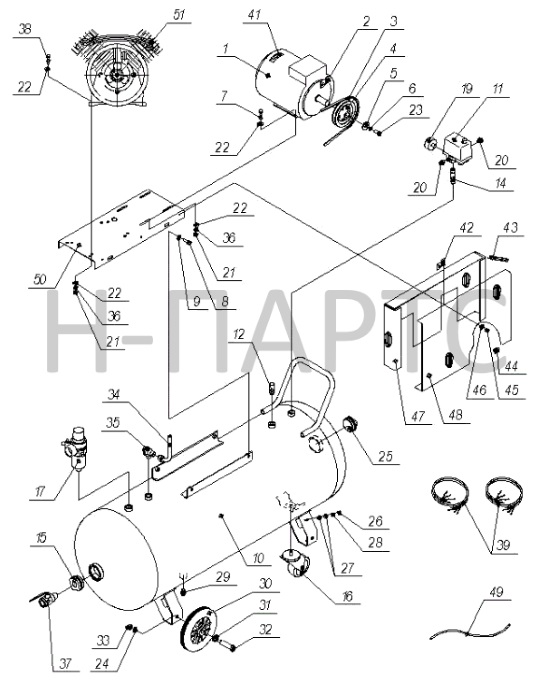

Деталировка компрессора Remeza СБ4/С-200.LB30-3.0

Список запчастей для заказа:

ПОЗ.	КОД	НАИМЕНОВАНИЕ
1	4042100300	ЭЛ-ДВИГАТЕЛЬ 3,0 КВТ 380В
1А	4042100312	ЭЛ.ДВИГАТЕЛЬ 3,0 КВТ 380В
2	3102.00.00.001	ДЕРЖАТЕЛЬ
3	4301104700	РЕМЕНЬ
4,4А	3118.00.00.104	ШКИВ ЭЛ. ДВИГАТЕЛЯ
5	3106.00.00.101	ПРИЖИМ
8	019W95	БОЛТ М10X30
10	3001.00.00.000- 01	РЕСИВЕР 200 Л
11	4996110673	ПРЕССОСТАТ
12	4251100202	КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ
14	3101.00.00.201	ПЕРЕХОДНИК 3/8X70
15	3106.00.00.021	ПЕРЕХОДНИК 2X3/4
16	4283010002	КОЛЕСО ПОВОРОТНОЕ D.100
17	4133200300	РЕДУКТОР ДАВЛЕНИЯ
19	4141301600	МАНОМЕТР
20	3101.00.00.203	ЗАГЛУШКА 1/4
25	3040.00.00.048	ЗАГЛУШКА 2
29	4121001000	КОНДЕНСАТООТВОДЧИК

29	4121001000	КОНДЕНСАТООТВОДЧИК
30	4281020000	КОЛЕСО D.200/50-100
31	3101.00.10.003	ШАЙБА
32	3101.00.10.002	БОЛТ-ОСЬ
34	3118.00.00.300- 01	ВОЗДУХОПРОВОД
35	4241122102	КЛАПАН ОБРАТНЫЙ
37	4111324000	КРАН ШАРОВЫЙ M-F-1/2
39	4871401590	ПРОВОД ПВС 4X1,5
41	4381003500	УКАЗАТЕЛЬ
42	3125.00.00.103	ДЕРЖАТЕЛЬ
43	4350010002	РАСПОРКА
44	4350020002	ЗАЩЕЛКА
47	3118.00.00.400	ОСНОВАНИЕ
48	3101.00.00.500	КРЫШКА
49	4490000000	ТРУБКА ГИБКАЯ
50	3102.00.00.101	ПЛАТФОРМА
51	4022230010	БЛОК ПОРШНЕВОЙ

Компрессор серии СБ4/С-200.LB30-3.0 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок, то Вы так же сможете приобрести его в нашей компании, компрессорная головка идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/С-200.LB30-3.0 , а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
