Запчасти для компрессора Ремеза СБ4/С- 50.АВ248А:
Компрессорная
головка AB248
Деталировка компрессорной
головки AB248
Сервисный набор для компрессора:
| № п/п |
Фото |
Наименование |
Кол-во |
Ед.измерения |
| 1 |
|
Картридж фильтра |
1 |
шт. |
| 2 |
|
Масло компрессорное |
1 |
л. |
| 3 |
|
Ремень |
1 |
шт. |
| Стоимость сервисного набора, руб. с НДС: |
1950 |
Запасные
части для заказа:
|
Код
|
Наименование
|
Кол-во
|
Позиция
|
|
9100270110
|
Картер
|
1
|
1
|
|
9100270120
|
Поддон
картера
|
1
|
2
|
|
7014510000
|
Болт
|
4
|
3
|
|
9100270130
|
Прокладка
поддона
|
1
|
4
|
|
9100270140
|
Коленвал
|
1
|
5
|
|
7060180000
|
Подшипник
|
1
|
6
|
|
7060200000
|
Подшипник
|
1
|
7
|
|
9100270150
|
Сальник
|
1
|
8
|
|
9100270160
|
Передняя
крышка подшипника
|
1
|
9
|
|
9100270170
|
Задняя
крышка подшипника
|
1
|
10
|
|
9100280010
|
Прокладка
передней крышки
|
1
|
11
|
|
7011460000
|
Болт
|
6
|
12
|
|
9100280020
|
Шпонка
|
1
|
13
|
|
9100280030
|
Шатун
|
2
|
14
|
|
9100020080
|
Палец
поршневой
|
2
|
15
|
|
9100020120
|
Поршень
|
2
|
16
|
|
4080030000
|
Комплект
поршневых колец
|
2
|
17
|
|
9100010580
|
Кольцо
стопорное
|
4
|
18
|
|
7575230000
|
Цилиндр
|
1
|
19
|
|
7012220000
|
Болт
|
4
|
20
|
|
9100280040
|
Основание
фильтра воздушного
|
1
|
21
|
|
9100280050
|
Патрон
воздушного фильтра
|
1
|
22
|
|
9100280060
|
Крышка
воздушного фильтра
|
1
|
23
|
|
7012730000
|
Болт
|
1
|
24
|
|
9100280070
|
Маслоуказатель
|
1
|
25
|
|
9100270180
|
Прокладка
цилиндр-картер
|
1
|
26
|
|
9100270190
|
Прокладка
клапанной плиты нижняя
|
1
|
27
|
|
9100280080
|
Плита
клапанная
|
2
|
28
|
|
9100270200
|
Прокладка
клапанной плиты средняя
|
1
|
29
|
|
9100280090
|
Пластина
клапанная
|
4
|
30
|
|
9100270210
|
Прокладка
клапанной плиты верхняя
|
1
|
31
|
|
9100280100
|
Головка
цилиндра
|
1
|
32
|
|
7010080000
|
Болт
|
6
|
33
|
|
9100270220
|
Крышка
|
1
|
34
|
|
7012090000
|
Болт
|
2
|
35
|
|
7011460000
|
Пробка
слива масла
|
1
|
36
|
|
9100280110
|
Сапун
|
1
|
37
|
|
7030270000
|
Шайба
|
1
|
38
|
|
9100270230
|
Шкив
|
1
|
39
|
|
7011100000
|
Болт
шкива
|
1
|
40
|
|
7031010000
|
Шайба
зубчатая
|
1
|
41
|
|
9100280210
|
Клапанная
плита в комплекте
|
1
|
100
|
|
9700000078
|
Комплект
прокладок
|
1
|
101
|
|
4291030000
|
Поршневая
группа
|
2
|
102
|

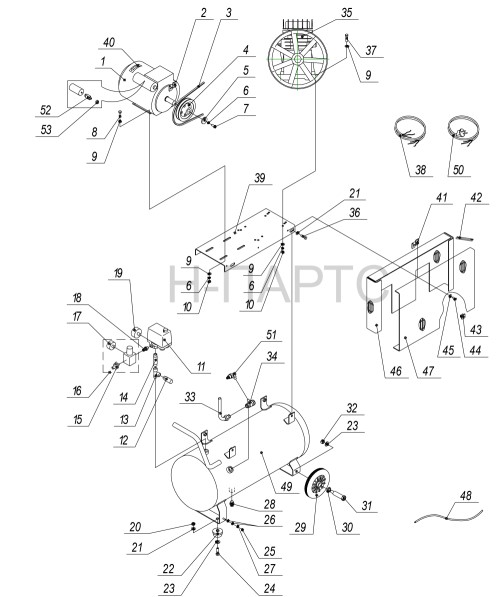

Деталировка компрессора Ремеза СБ4/С- 50.АВ248A (220 В, 50 Гц, 10 бар)
Список запасных частей для заказа Ремеза СБ4/С- 50.АВ248A (220 В, 50 Гц, 10 бар)
Поз. |
Код. № чертежа |
Наименование |
Кол. |
| 1. |
4041100120 |
Электродвигатель, 1,5 кВт |
1 |
| -4041100106 |
| 2. |
3101.00.00.102 |
Держатель |
1 |
| 3. |
4301104700 |
Ремень |
1 |
| 4. |
3155.00.00.104 |
Шкив |
1 |
| 3155.00.00.104-01 |
| 5. |
3125.00.00.105 |
Прижим |
1 |
| 6. |
|
Шайба 8, 65Г |
9 |
| 7. |
|
Болт М8х20 |
1 |
| 8. |
|
Болт М8х30 |
4 |
| 9. |
|
Шайба 8 |
16 |
| 10. |
|
Гайка М8 |
8 |
| 11. |
4992122076 |
Прессостат |
1 |
| 12. |
4251100202 |
Клапан предохранительный |
1 |
| 13. |
4150803000 |
Тройник |
1 |
| 14. |
3101.00.00.201 |
Переходник |
1 |
| 15. |
4112101200 |
Кран |
1 |
| 16. |
4131200100 |
Регулятор давления |
1 |
| 17. |
4141101200 |
Манометр |
1 |
| 18. |
3101.00.00.202 |
Переходник |
1 |
| 19. |
4141301600 |
Манометр |
1 |
| 20. |
|
Гайка М10 |
2 |
| 21. |
|
Шайба 10 |
6 |
| 22. |
4271000103 |
Амортизатор |
2 |
| 23. |
|
Шайба 12 |
4 |
| 24. |
|
Болт М10х25 |
2 |
| 25. |
|
Гайка М6 |
1 |
| 26. |
|
Шайба 6 |
2 |
| 27. |
|
Шайба 6, 65Г |
1 |
| 28. |
4121001000 |
Конденсатоотводчик |
1 |
| 29. |
4281016000 |
Колесо |
2 |
| 30. |
3101.00.10.003 |
Шайба |
2 |
| 31. |
3101.00.10.002 |
Болт |
2 |
| 32. |
|
Гайка М12 |
2 |
| 33. |
3101.00.00.600 |
Воздухопровод |
1 |
| 34. |
4241122102 |
Клапан обратный |
1 |
| 35. |
4021210060 |
Блок поршневой |
1 |
| 36. |
|
Болт М10х30 |
4 |
| 37. |
|
Болт М8х45 |
4 |
| 38. |
4853001590 |
Провод |
1 |
| 39. |
3113.00.00.101-02 |
Платформа |
1 |
| 3113.00.00.101-01 |
| 40. |
4381003500 |
Указатель |
1 |
| 41. |
3101.00.00.103 |
Держатель |
1 |
| 42. |
4350010002 |
Распорка |
1 |
| 43. |
4350020002 |
Защелка |
4 |
| 44. |
|
Болт М6х16 |
5 |
| 45. |
|
Шайба 6х18 |
5 |
| 46. |
3101.00.00.400 |
Основание |
1 |
| 47. |
3101.00.00.500 |
Крышка |
1 |
| 48. |
4490000000 |
Трубка Rilsan |
1 |
| 49. |
3007.00.00.000 |
Ресивер |
1 |
| 50. |
4901152290 |
Провод |
1 |
| 51. |
4472018000 |
Стартовый клапан |
1 |
| 52. |
4731100073 |
Термозащита |
1 |
| 53. |
3101.00.00.115 |
Колпачок |
1 |
Компрессор серии СБ4/С- 50.АВ248A широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок AB 248, то Вы так же сможете приобрести его в нашей компании, компрессорная головка AB248 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора СБ4/С- 50.АВ248A , а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
