Запчасти для компрессора Remeza CБ4/С-50.LH20-2.2:

Деталировка поршневого блока LH20 / Скачать / *PDF

Сервисный набор для обслуживания:

№ п/п	Фото	Наименование	Кол-во	Ед.измерения
1		Картридж фильтра	1	шт.
2		Масло компрессорное	2	л.
3		Ремень	1	шт.
Стоимость сервисного набора, руб. с НДС:					2975

Список запчастей для заказа

Артикул	Наименование	Кол-во	Позиция в деталировке	Фото	Цена c НДС руб.
21111023	Картер	1	1	-	14 960 руб.
11141001	Шпилька	4	2	-	-
21131002	Коленвал	1	3		4 950 руб.
21134001	Подшипник 6205Z	2	4	-	989 руб.
21113002	Передняя крышка	1	5	-	2 960 руб.
21161002	Манжета Ф25х35х7,5	1	6		445 руб.
21152002	Прокладка передней крышки	1	7		345 руб.
11131001	Болт крепления крышки М6х20	7	8	-	-
11123002	Шайба Ф6	7	9	-	-
21132002	Шатун	1	10		2 472 руб.
21141003	Поршень Ф65	1	11		2 489 руб.
21143002	Палец поршня Ф14,5х57,5	1	12		495 руб.
21144002	Стопорное кольцо Ф14,7	2	13		99 руб.
21145003	Комплект колец поршневых Ф65	1	14		1483 руб.
21134002	Подшипник 6304	1	15	-	989 руб.
21155001	Прокладка задней крышки	1	16		297 руб.
21112003	Задняя крышка	1	17		2 390 руб.
21153001	Прокладка цилиндр-картер	1	18		345 руб.
21121004	Цилиндр ф65	1	19		4 938 руб.
11123003	Граверная шайба Ф8	8	20	-	-
11111002	Гайка М8	4	21	-	-
21123001	Головка цилиндра	1	22	-	4 458 руб.
21154001	Прокладка блока клапанов, верхняя Ф65	1	23		345 руб.
21124013	Клапанный блок в комплекте Ф65	1	24		4 645 руб.
21151002	Прокладка блока клапанов, нижняя Ф65	1	25		345 руб.
11132006	Болт М8-50	4	26	-	-
21175002	Фильтр воздушный в сборе	1	27		1 982 руб.
11122001	Медная шайба Ф8	2	28	-	-
11132004	Болт воздушного фильтра М8х30	2	29	-	-
21173001	Угольник ½-UNF90”	1	30	-	-
21212002	Шкив Ф266,7	1	31		6 490 руб.
11131005	Болт шкива М10х45 (Левосторон.)	1	32	-	-
11124001	Шайба стопорная левосторонняя Ф8	1	33	-	-
11121011	Шайба ф38-5	1	34	-	-
21164003	Маслоуказатель G1/4	1	35	-	992 руб.
21169001	Пробка слива масла	1	36	-	342 руб.
21166001	Сапун М16-1,5	1	37		495 руб.
11113001	Гайка Ф14,5-27	1	38	-	-
21126005	Алюминиевая прокладка	1	24/3		449 руб.
21177012 или21175008	Патрон воздушного фильтра	1	27/2		395 руб.
21125017	Пластины клапанные в комплекте (2шт)	1	24/2		1439 руб.

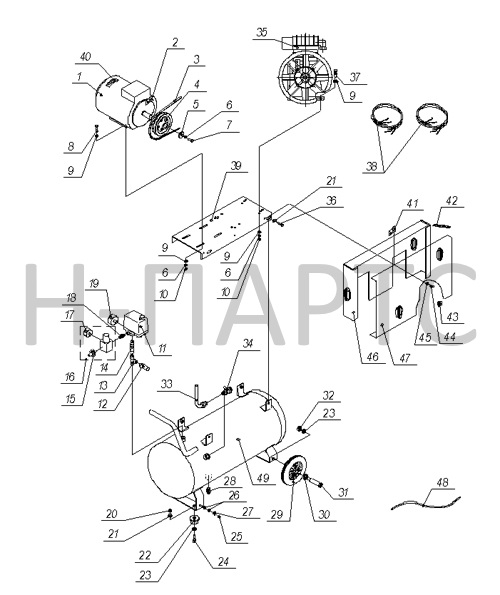

Деталировка компрессора Remeza CБ4/С-50.LH20-2.2

Список запчастей для заказа

№	Артикул	Наименование	Кол-во	Фото	Цена c НДС руб.
1.	4042100200 (4042100206 )	Электродвигатель, 2,2 кВт	1		23 465 руб.
2.	3101.00.00.102	Держатель	1		280 руб.
3.	4301104700 или 03010009	Ремень	1		1489 руб.
4.	3125.00.00.104 для АИР 3125.00.00.104-04 для Y2	Шкив	1		2 736 руб.
5.	3125.00.00.105	Прижим	1		-
6.		Шайба 8, 65Г	9		-
7.		Болт М8х20	1		-
8.		Болт М8х30	4		-
9.		Шайба 8	16		-
10.		Гайка М8	8		-
11.	4996110673	Прессостат	1		9 952 руб.
12.	4251100202	Клапан предохранительный 10 бар	1		1985 руб.
13.	4150803000	Тройник	1		-
14.	3101.00.00.201	Переходник	1		-
15.	4112101200	Кран	1		1979 руб.
16.	4131200100	Регулятор давления G1/4	1		3 465 руб.
17.	4141101200	Манометр	1		1487 руб.
18.	3101.00.00.202	Переходник	1		465 руб.
19.	4141301600	Манометр МП50-1/4"-Т(0-16)-2,5	1		1485 руб.
20.		Гайка М10	2	-	-
21.		Шайба 10	6	-	-
22.	4271000103	Амортизатор	2	-	964 руб.
23.		Шайба 12	4	-	-
24.		Болт М10х25	2	-	-
25.		Гайка М6	1	-	-
26.		Шайба 6	2	-	-
27.		Шайба 6, 65Г	1	-	-
28.	4121001000	Конденсатоотводчик G3/8	1		960 руб.
29.	4281016000	Колесо	2	-	826 руб.
30.	3101.00.10.003	Шайба	2	-	336 руб.
31.	3101.00.10.002	Болт	2	-	297 руб.
32.		Гайка М12	2	-	-
33.	3125.00.00.200	Воздухопровод	1	-	2 820 руб.
34.	4241122102	Клапан обратный	1		2972 руб.
35.	4022230010	Блок поршневой LH20	1		-
36.		Болт М10х30	4	-	-
37.		Болт М8х45	4	-	-
38.	4871401090	Провод	2	-	-
39.	3113.00.00.101 3113.00.00.101-01	Платформа	1	-	-
40.	4381003500	Указатель	1	-	-
41.	3125.00.00.103	Держатель	1	-	-
42.	4350010002	Распорка	1	-	245 руб.
43.	4350020002	Защелка	4	-	245 руб.
44.		Болт М6х16	5	-	-
45.		Шайба 6х18	5	-	-
46.	3101.00.00.400	Основание	1	-	4 462 руб.
47.	3101.00.00.500	Крышка	1	-	-
48.	4490000000	Трубка Rilsan	1		690 руб.
49.	3007.00.00.000	Ресивер	1	-	-

Компрессор серии CБ4/С-50.LH20-2.2 широко используется в шиномонтажных мастерских, в строительстве, при проведении ремонтных, покрасочных и других видов работ. Если вы ищете запчасти для данного поршневого компрессора, компания Н-ПАРТС с радостью готова предложить Вам блок клапанный (клапанная плита) в сборе, клапанные пластины (лепестки), прокладки клапанного блока, а так же прокладку цилиндр картер. При более весомом ремонте, вы всегда сможете приобрести коленчатый вал, цилиндр, шатун, поршень, поршневые, маслосъемные кольца, а так же поршневой палец со стопорными кольцами. Если вы все таки собрались менять целиком сам поршневой блок LH 20, то Вы так же сможете приобрести его в нашей компании, компрессорная головка LH 20 идет в сборе со шкивом (маховиком) и фильтром. При проведении очередного технического обслуживания вы можете купить со склада нашей компании расходные материалы (наборы ТО) для компрессора CБ4/С-50.LH20-2.2 , а именно воздушный фильтр (картридж-фильтроэлемент), приводной ремень и компрессорное масло для Ремеза. Все расчеты за запасные части и расходные материалы ведутся в рублях с НДС, если Вам интересует стоимость запасных частей, напишите нам по электронной почте sales@noemi-parts.ru или позвоните по телефону.
