Запчасти для компрессора Ремеза ВК 100Е-10:

Компрессор Ремеза ВК 100Е-10 (Винтовой блок OS110)

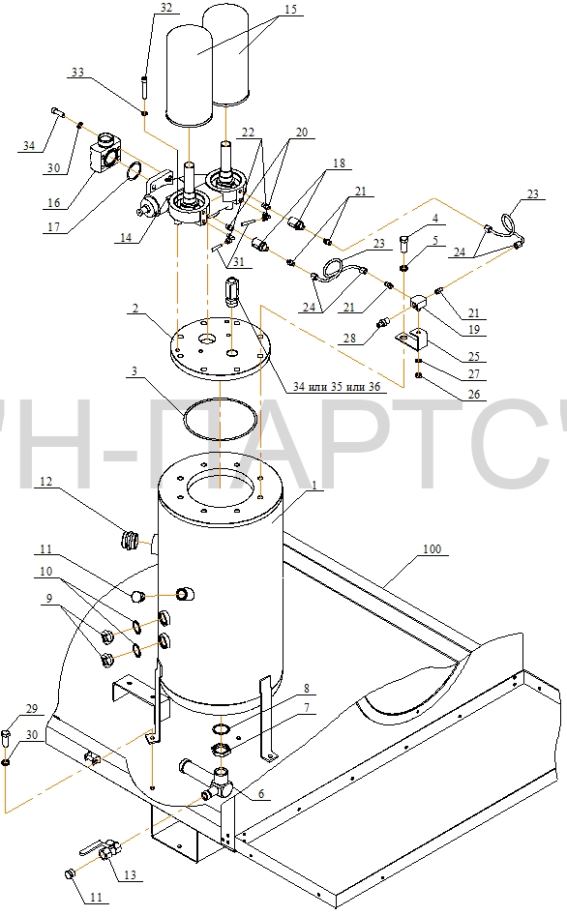

Деталировка компрессора ВК 100Е-10 (Винтовой блок OS110)

Запасные части компрессора Ремеза ВК 100Е-10 для заказа:

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК100Е-8	ВК100Е-10	ВК100Е-13
1.	ВК100.00.12.000	Маслоотделитель	1
2.	ВК100.00.12.012	Крышка	1
3.	4272001200	Кольцо 215-225-46	1
4.	--------------	Болт М16 х 1,5-6gх35.88.016 ГОСТ 7808-70	12
5.	--------------	Шайба 16.65Г.019 ГОСТ 6402-70	21
6.	ВК100.00.30.000	Тройник 1 1/4" х 1 1/4" х 3/4"	1
7.	3304.00.00.017	Контргайка 1 1/4"	1
8.	4400301006	Шайба 1 1/4"	1
9.	4220102000	Маслоуказатель ?20-1"	2
10.	4400301005	Шайба 1"	2
11.	4151505300	Заглушка VHR90-3/4ED	2
12.	ВК100.00.00.009	Штуцер 1 1/2" х 1 1/2"	2
13.	4111234000	Кран шаровый F-F-3/4"	1
14.	4232051200	Блок для фильтров-маслоотделителей с клапаном минимального давления	1
15.	4060200600	Фильтр-маслоотделитель	2
16.	ВК100.00.00.005	Фланец переходной	1
17.	4272001400	Кольцо 050-060-30	1
18.	4210001200	Визуализатор возврата масла"	2
19.	ВК100.00.00.017	Тройник	1
20.	3304.00.00.023	Переходник 1/8" х 1/8"	2
21.	3304.00.00.025	Переходник 1/8" х 1/8"	4
22.	4170600600	Соединение А-L-6-1/8"-ПВ	2
23.	--------------	Труба М3М 6х1 ГОСТ 617-90
24.	3304.00.23.002	Гайка 1/8"	5
25.	ВК100.00.00.018	Кронштейн	1
26.	--------------	Гайка М10-6Н.5.А.019 ГОСТ 5927-70	1
27.	--------------	Шайба 10.65Г.019 ГОСТ 6402-70	1
28.	ВК100.00.00.015	Штуцер 1/4" х 1/4"	2
29.	--------------	Болт М12-6g х 35.88.А.019 ГОСТ 7808-70	3
30.	--------------	Шайба 12.65Г.019 ГОСТ 6402-70	31
31.	4490600000	Трубка
32.	--------------	Винт М12-6g х 65.88.А.019 ГОСТ 11738-78	4
33.	ВК100.00.00.019	Прокладка	4
34.	--------------	Винт М12-6g х 45.88.А.019 ГОСТ 11738-78	4
35.	4251100502	Клапан предохранительный	1
36.	4251120502	Клапан предохранительный		1
37.	4251150502	Клапан предохранительный			1
38.	4881295480	Кабельный ввод	1
39.	3315.00.11.006	Винт	4
40.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
41.
42.
43.
44.

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК100Е-8	ВК100Е-10	ВК100Е-13
45.	4043207504	Электродвигатель	1
46.	4031000090	Винтовой блок	1
47.	4180101000	Клапан всасывающий	1
48.	3329.00.11.006	Шкив ведущий	1
49.	3329.00.11.006-01	Шкив ведущий		1
50.	3329.00.11.006-02	Шкив ведущий			1
51.	3329.00.11.007	Шкив ведомый	1
52.	3329.00.11.007-01	Шкив ведомый		1
53.	3329.00.11.007-02	Шкив ведомый			1
54.	3329.00.11.009	Переходник	1
55.	3329.00.11.011	Втулка	1
56.	3329.00.11.012	Пластина	2
57.	3329.00.31.000	Угольник М33х1,5х3/4"	1
58.	7000.13.00.001-04	Прокладка	2
59.	ВК100.00.00.016	Штуцер М12х1,5х1/4"	3
60.	ВК100.00.00.014	Корпус термодатчика	1
61.	4303147103	Ремень поликлиновой	1
62.	4290604000	Виброопора	11
63.	4339010102	Крыльчатка	1
64.	3329.00.11.301	Ступица	1
65.	ВК100.00.11.008	Шайба	1
66.	ВК100.00.11.008-02	Шайба	1
67.	ВК100.00.11.008-01	Шайба	1
68.	--------------	Болт М20-6g х 60.88.А.019 ГОСТ 7808-70	1
69.	--------------	Шайба 20.65Г.019 ГОСТ6402-70	2
70.	--------------	Болт М20-6g х __.88.А.019 ГОСТ 7808-70	1
71.	--------------	Болт М20-6g х 75.88.А.019 ГОСТ 7808-70	4
72.	--------------	Шайба А20.01.10кп.019 ГОСТ 11371-78	4
73.	--------------	Болт М16-6g х 35.88.А.019 ГОСТ 7808-70	5
74.	--------------	Болт М16-6g х 40.88.А.019 ГОСТ 7808-70	4
75.	--------------	Болт М16-6g х 55.88.А.019 ГОСТ 7808-70	4
76.	--------------	Болт М16-6g х 65.88.А.019 ГОСТ 7808-70	4
77.	--------------	Гайка М14-6Н.5.А.019 ГОСТ 2524-70	4
78.	--------------	Гайка М12-6Н.5.А.019 ГОСТ 2524-70	22
79	--------------	Гайка М16-6Н.5.А.019 ГОСТ 2524-70	4
80.	--------------	Шайба А16.01.10кп.019 ГОСТ 11371-78	4
81.	--------------	Болт М6-16.88.А.019 ГОСТ 7808-70	23
82.	3329.00.11.600	Плита неподвижная	1
83	3329.00.11.700	Плита подвижная	1
84.	3315.00.11.001	Винт	1
85.	3315.00.11.005	Шпонка	1
86.	3329.00.11.400	Патрубок выходной	1
87.	3329.00.31.003	Гайка М33х2	1
88.	--------------	Винт М6х16.88.016 ГОСТ 17473-80	2
89.	--------------	Шайба 16.65Г.019 ГОСТ6402-70	4
90.	3326.00.12.003	Переходник (Pg29)	1

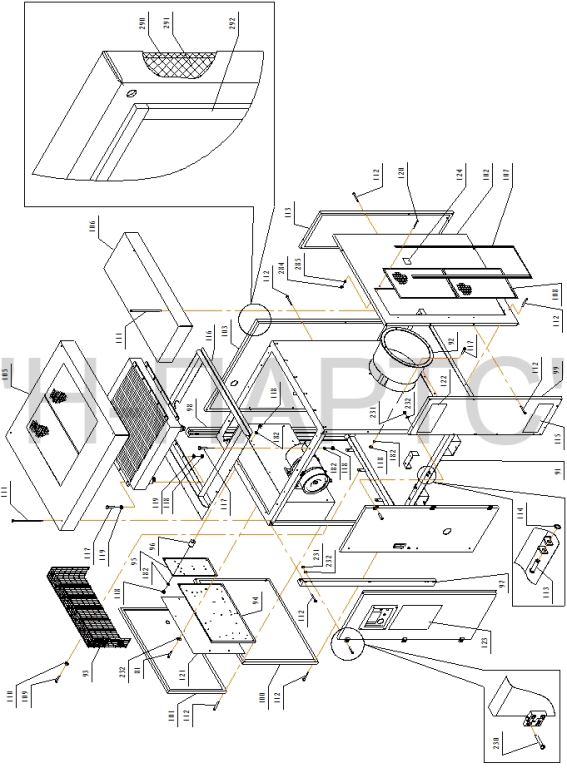

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК100Е-8	ВК100Е-10	ВК100Е-13
91.	ВК100.00.10.000	Каркас	1
92.	ВК100.00.10.310	Диффузор	1
93.	ВК100.00.33.000	Ограждение	1
94.	ВК100.00.10.510	Плата	1
95.	ВК100.00.10.520	Плата	1
96.	4290303000	Виброопора	10
97.	ВК100.00.14.000	Накладка угловая	1
98.	ВК100.00.14.000-01	Накладка угловая	1
99.	ВК100.00.18.000	Панель передняя	1
100.	ВК100.00.19.000	Панель левая нижняя	1
101.	ВК100.00.20.000	Панель левая верхняя	1
102.	ВК100.00.21.000	Панель правая	1
103.	ВК100.00.22.000	Панель задняя	1
104.	ВК100.00.23.000	Панель задняя правая	1
105.	ВК100.00.24.000	Покрытие	1
106.	ВК100.00.25.000	Покрытие правое	1
107.	ВК100.00.21.300	Карман	1
108.	4421001000	Сетка защитная	2
109.	--------------	Болт М10-6gх25.88.А.019 ГОСТ 7805-70	6
110.	--------------	Шайба 10.65Г.019 ГОСТ 6402-70	6
111.	ВК100.00.00.008	Винт	8
112.	ВК100.00.00.008-01	Винт	62
113.	ВК100.00.16.012	Ось	2
114.	--------------	Кольцо А10 ГОСТ 13942-68	2
115.	4381000200	Наклейка "ВК100Е"	1
116.	3329.00.13.100	Рама вспомогательная	1
117.	--------------	Болт М8-6gх20.88.А.019 ГОСТ 7805-70	24
118.	--------------	Гайка М8-6Н.5.А.019 ГОСТ 5915-70	44
119.	--------------	Шайба А8.01.10кп.016 ГОСТ 11371-78	20
120.	--------------	Винт М5х16.88.А.016 ГОСТ 1491-80	12
121.	ВК100.00.00.001	Крышка шкафа	1
122.	4381000400	Наклейка "РЕМЕЗА"	1
123.	4381001700	Наклейка "Функциональная схема"	1
124.	4382000100	Табличка паспортная ВК100	1
125.	ВК100.00.11.100	Платформа в сборе	1
126.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
127.
128.
129.
130.
131.
132.
133.
134.
135.

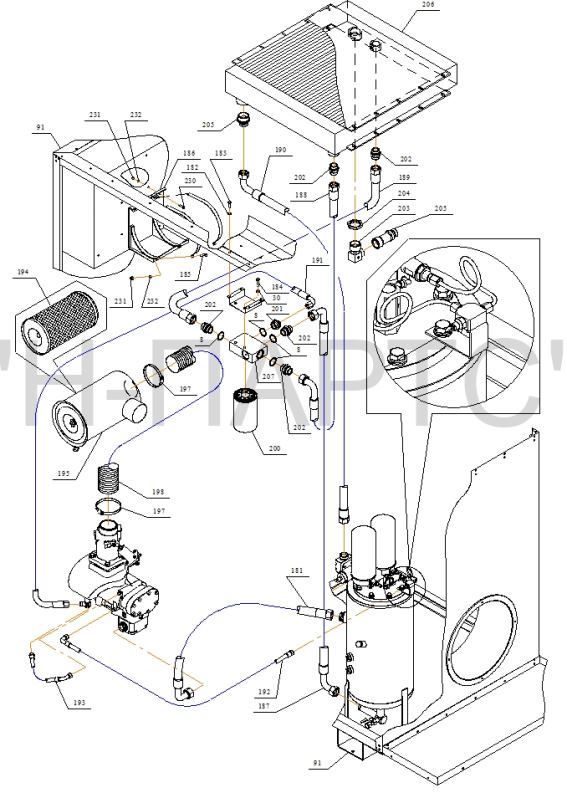

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК100Е -8	ВК100Е -10	ВК100Е -13
181.	4198072002	Рукав РВД40	1
182.	--------------	Шайба 8.65Г.019 ГОСТ 6402-70	38
183.	--------------	Винт М8-6gх16.88.А.019  ГОСТ 11738-84	24
184.	--------------	Болт М12-6gх16.88.А.019 ГОСТ 7805-70	2
185.	--------------	Винт М6-6gх40.88.А.016  ГОСТ 1491-81	2
186.	ВК100.00.29.000	Комплект крепления фильтра воздушного	1
187.	4197064001	Рукав РВД32	1
188.	4197062002	Рукав РВД32	1
189.	4197061001	Рукав РВД32	1
190.	4198072006	Рукав РВД40	1
191.	4190012002	Рукав РВД20	1
192.	4190012001	Рукав РВД6	1
193.	4191241040	Рукав РВД6	1
194.	4093200600	Патрон фильтра воздушного	1
195.	4091200600	Фильтр воздушный	1
196.
197.	4341011200	Хомут червячный	2
198.	--------------	Шланг гофрированный	1
199.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
200.	4051008502	Фильтр масляный	1
201.	ВК100.00.00.012	Штуцер 1 1/4" х 3/4"	1
202.	3304.00.00.014	Переходник 1 1/4" х 1 1/4"	5
203.	ВК100.00.32.000	Угольник 1 1/2" х 2"	1
204.	ВК100.00.32.003	Контргайка 2"	1
205.	ВК100.00.00.011	Штуцер 1 1/2" х 2"	1
206.	4102111000	Радиатор	1
207.	4200471002	Термостат	1
208.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
209.
210.
211.
212.
213.
214.
215.
216.
217.
218.
219.
220.
221.
222.
223.
224.
225.

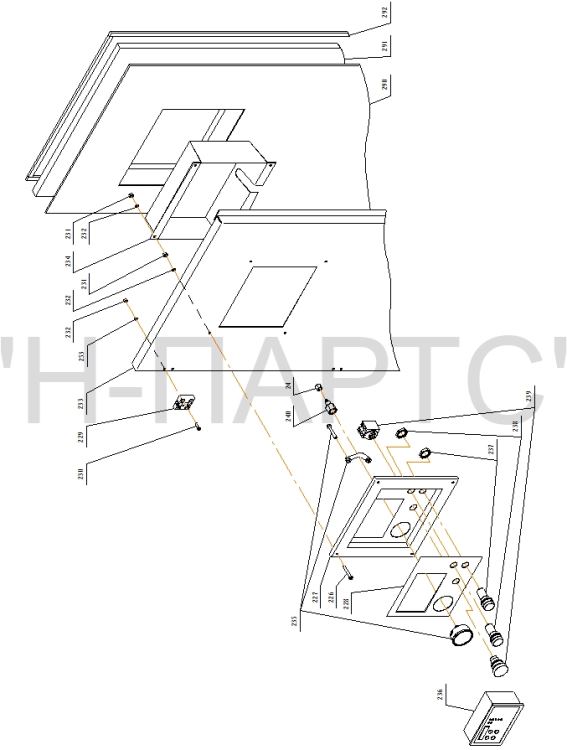

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК100Е-8	ВК100Е-10	ВК100Е-13
226.	3304.00.00.163-01	Винт	4
227.	ВК100.00.26.100	Корпус в сборе	1
228.	4381001800	Наклейка панели управления	1
229.	3301.00.14.000	Петля	8
230.	----------	Винт М6-6gх16.88.А.016 ГОСТ 1491-80	48
231.	----------	Гайка М6-6Н.5.А.05 ГОСТ 2524-70	48
232.	----------	Шайба 6.65Г.019 ГОСТ 6402-70	84
233.	ВК100.00.15.000	Дверь левая	1
234.	ВК100.00.26.300	Кожух	1
235.	4142401610	МГ63	1
236.	4782500052	Контролер	1
237.	4806222315	Сигнализация "Авария"	1
238.	4806222345	Сигнализация "Сеть"	1
239.	4790500315	Грибок "Аварийный стоп"	1
240.	3301.00.00.011	Наконечник	1
241.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
242.
243.
244.
245.
246.
247.
248.
249.
250.
251.
252.
253.
254.
255.
256.
257.
258.
259.
260.
261.
261.
262.
263.
264.
265.
266.
267.
268.
269.

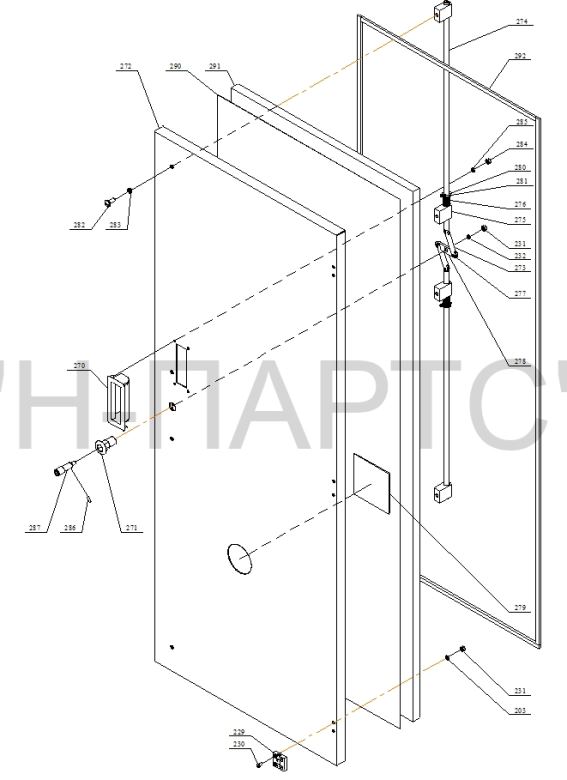

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК100Е-8	ВК100Е-10	ВК100Е-13
270.	ВК100.00.28.000	Ручка	1
271.	3304.00.14.001	Корпус	1
272.	ВК100.00.16.001	Дверь правая	1
273.	ВК100.00.16.002	Шатун	2
274.	ВК100.0016.003	Ползун	2
275.	ВК100.00.16.004	Стойка	4
276.	ВК100.00.16.005	Пружина	2
277.	ВК100.00.16.006	Заклепка	4
278.	ВК100.00.16.007	Коромысло	1
279.	ВК100.00.16.008	Стекло защитное	1
280.	----------	Шплинт 2,7 х 20-001 ГОСТ 397-66	2
281.	----------	Шайба А10.01.10кп.016 ГОСТ 11371-78	2
282.	ВК100.00.00.008-02	Винт	4
283.	----------	Шайба А6.01.10кп.016 ГОСТ 11371-78	84
284.	----------	Гайка М5-6Н.5.А.016 ГОСТ 5927-70	4
285.	----------	Шайба А5.01.10кп.019 ГОСТ 11371-78	4
286.	----------	Штифт 3u8 х 8У8.А.Т.05 ГОСТ 3128-70	1
287.	3304.00.14.102	Валик	1
288.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
289.
290.	4510300160	Вибропласт М1
291.	4510120300	Изотон
292.	4273000304	Уплотнитель резиновый
