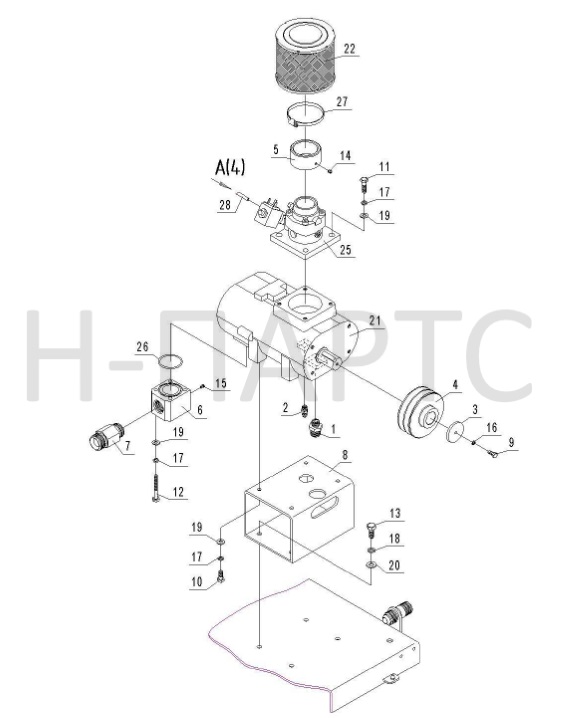

Запчасти для компрессора Ремеза ВК 20E-8:

Pos./
Pos./
Поз.

Code / Art.-Nr. / Код

Наименование

Quantity / Anzahl / Количество

ВК20Е-8;
ВК20Е-8-500;
BK20E-8-500D

ВК20Е-10;
ВК20Е-10-500;
BK20E-10-500D

ВК20Е-15;
ВК20Е-15-500;
BK20E-15-500D

1

3302.00.00.003

Переходник М16х1,5 х 1/2

1

2

3302.00.00.004

Наконечник М10х1 х 1/8

1

3

3302.00.00.014

Шайба

1

4

3302.00.00.017

Шкив

-

1

-

3302.00.00.017-01

Шкив

1

-

-

3302.00.00.017-02

Шкив

-

-

1

5

3303.00.00.014-01

Переходник Ф.В.

1

6

3307.00.00.011

Фланец

1

7

3307.00.00.012

Переходник М30х2 х 1н

1

8

3307.00.03.000

Подставка

1

9

-

Болт М6^ х 16.58.А.019 ГОСТ 7805

3

10

-

Болт М8^ х 20.58.А.019 ГОСТ 7805

4

11

-

Болт М8^ х 25.58.А.019 ГОСТ 7805

4

12

-

Болт М8^ х 60.58.А.019 ГОСТ 7805

4

13

-

Болт М10^ х 25.58.А.019 ГОСТ 7805

6

14

-

Винт В.М6^ х 10.14Н.013 ГОСТ 1476

1

15

-

Винт М4^ х 7.58.А.016 ГОСТ 1491

1

16

-

Шайба 6.65Г.019 ГОСТ 6402

31

17

-

Шайба 8.65Г.019 ГОСТ 6402

27

18

-

Шайба 10.65Г.019 ГОСТ 6402

18

19

-

Шайба А.8.01.10кп.019 ГОСТ 11371

31

20

-

Шайба А.10.01.10кп.019 ГОСТ 11371

26

21

4031000040

Блок винтовой

1

22

4092100200

Фильтр воздушный

1

23

24

ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru

25

4180100300

Клапан всасывающий

1

26

4272000600

Кольцо 044-048-25-2-4 ГОСТ 9833

2

27

4341009000

Хомут 70-90

1

28

4490600000

Трубка Rilsan

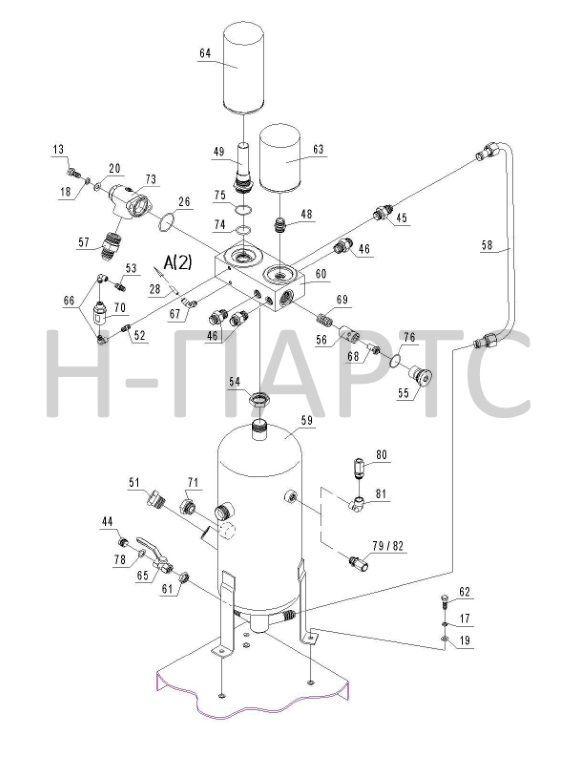

Pos./
Pos./
Поз.

Code / Art.-Nr. / Код

Наименование

Quantity / Anzahl / Количество

ВК20Е-8;
ВК20Е-8-500;
BK20E-8-500D

ВК20Е-10;
ВК20Е-10-500;
BK20E-10-500D

ВК20Е-15;
ВК20Е-15-500;
BK20E-15-500D

44

4151504301

Заглушка 1/2

1

45

3301.00.00.031

Переходник

1

46

3322.00.04.003

Переходник 1/2н х 1/2шл

47

48

3302.00.06.002

Переходник 1/2 х 3/4-16UNF

1

49

3302.00.06.010-01

Воздухопровод

1

50

51

4151505302

Заглушка 3/4

1

52

3304.00.00.023

Переходник 1/8н х 1/8н

1

53

3304.00.00.025

Наконечник 1/8н х 1/8н

1

54

3304.00.00.088

Контргайка 1

1

55

3304.00.35.103

Пробка

1

56

3304.00.35.104

Вставка

1

57

3307.00.00.006

Переходник 1н х 3/4н

1

58

3307.00.28.000

Маслопровод

1

59

3307.00.04.100

Корпус

1

60

3307.00.06.001-01

Корпус блока фильтров

1

61

3318.00.06.002

Гайка 1/2

1

62

-

Болт М8^ х 28.58.А.019 ГОСТ 7805

15

63

4052004003

Фильтр масляный

1

64

4060100200

Фильтр-маслоотделитель

1

65

4111224000

Кран шаровый

1

66

4150201000

Угольник L-M-F-1/8

67

4170600600

Соединение А^-6-1/8-ПВ

68

4202071012

Клапан термостата

1

69

4202071022

Пружина

1

70

4210000700

Визуализатор возврата масла

1

71

4220161510

Маслоуказатель

1

72

73

4261100302

Клапан минимального давления

1

74

4272000100

Кольцо 020-025-30-2-4 ГОСТ 9833

1

75

4272000200

Кольцо 025-030-30-2-4 ГОСТ 9833

1

76

4272000300

Кольцо 030-036-36-2-4 ГОСТ 9833

1

77

78

4400301003

Шайба медная 1/2

1

79

4254150202

Клапан предохранительный

1

1

-

80

4254170202

Клапан предохранительный

-

-

1

81

4150203000

Угольник L-M-F-3/8

-

-

1

82

4251160202

Клапан предохранительный

1

83

84

ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru

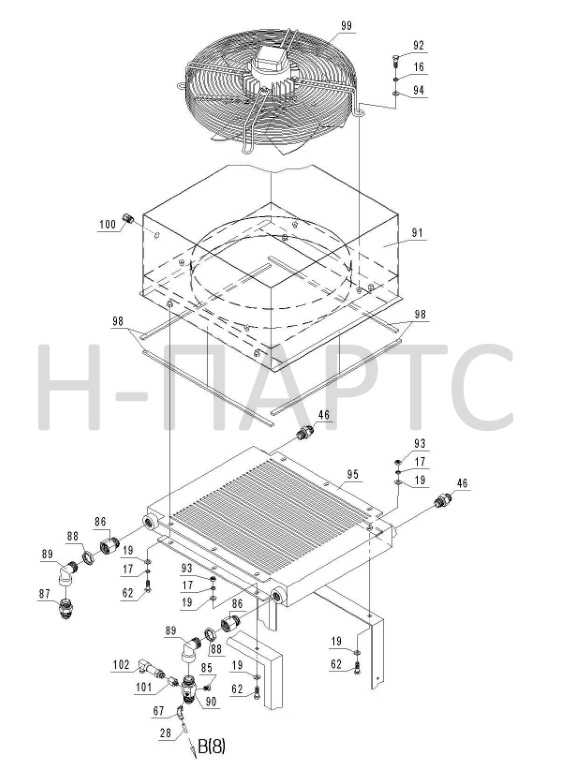

Pos./
Pos./

Code / Art.-Nr. / Код

Наименование

Quantity / Anzahl / Количество

Поз.

ВК20Е-8;
ВК20Е-8-500;
BK20E-8-500D

ВК20Е-10;
ВК20Е-10-500;
BK20E-10-500D

ВК20Е-15;
ВК20Е-15-500;
BK20E-15-500D

85

4151501300

Заглушка 1/8

1

86

3301.00.00.009

Переходник

2

87

3301.00.00.031-01

Переходник

1

88

3304.00.00.088-Э

Контргайка 3/4

2

89

3304.00.35.007

Угольник 3/4вн х 3/4нар

2

90

3307.00.00.013-01

Переходник 3/4н х 3/4н

1

91

3307.00.25.000

Диффузор

1

92

-

Болт М6-6^ х 20.58.А.019 ГОСТ 7805

4

93

-

Гайка М8-6Н.5.А.019 ГОСТ 5927

4

94

-

Шайба А.6.01.10кп.019 ГОСТ 11371

29

95

4100101500

Радиатор

1

96

ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru

97

98

4273000304

Уплотнитель 10х5

-

99

4331130102

Вентилятор

1

100

488109ХХХ0

Ввод кабельный Pg 9

3

101

3304.00.00.049

Переходник 1/8 х 1/4

1

102

4936001673

Датчик давления

1

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

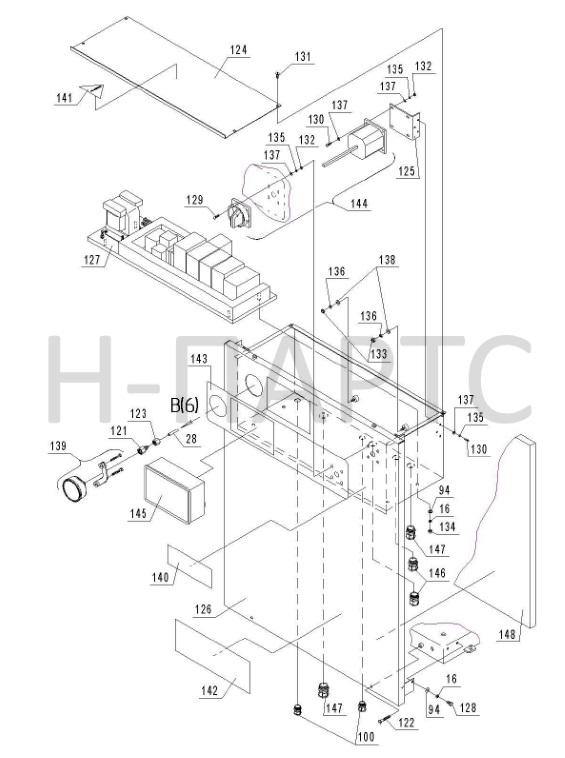

Pos./
Pos./
Поз.

Code / Art.-Nr. / Код

Наименование

Quantity / Anzahl / Количество

ВК20Е-8;
ВК20Е-8-500;
BK20E-8-500D

ВК20Е-10;
ВК20Е-10-500;
BK20E-10-500D

ВК20Е-15;
ВК20Е-15-500;
BK20E-15-500D

121

3301.00.00.011

Наконечник

1

122

4400101002

Винт М6х40 DIN 738

8

123

3304.00.23.002

Гайка

1

124

3307.00.00.002

Крышка

1

125

3307.00.00.015

Кронштейн

1

126

3307.00.07.000-02

Стенка передняя

1

127

3307.00.17.000

Плата монтажная

1

128

-

Болт М6^ х 14.58.А.019 ГОСТ 7805

8

129

-

Винт М4^ х 10.58.А.016 ГОСТ 1491

8

130

-

Винт М4^ х 16.58.А.016 ГОСТ 1491

7

131

-

Винт М5^ х 13.58.А.019 ГОСТ 1491

4

132

-

Гайка М4-6Н.5.А.016 ГОСТ 5927

8

133

-

Гайка М5-6Н.5.А.019 ГОСТ 5927

2

134

-

Гайка М6-6Н.5.А.019 ГОСТ 5927

11

135

-

Шайба 4.65Г.016 ГОСТ 6402

11

136

-

Шайба 5.65Г.019 ГОСТ 6402

2

137

-

Шайба А.4.01.10кп.016 ГОСТ 11371

15

138

-

Шайба А.5.01.10кп.019 ГОСТ 11371

2

139

4142401610

Манометр

1

1

-

4142402510

Манометр

-

-

1

140

4381000100

Этикетка "Знаки безопасности"

1

141

4381002200

Предупредительный знак

1

142

4381003200

Наклейка "ВК20Е"

1

143

4381003300

Наклейка "панель управления ВК20Е"

1

144

Выключатель вводной

1

145

4780002063

Контроллер

1

146

488113ХХХ0

Ввод кабельный Pg13,5

2

147

488116ХХХ0

Ввод кабельный Pg16

3

148

-

Звукоизоляция

149

ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru

150

151

152

153

154

155

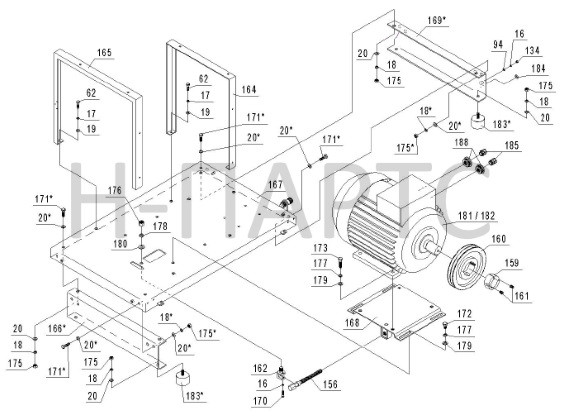

Pos./
Pos./
Поз.

Code / Art.-Nr. / Код

Наименование

Quantity / Anzahl / Количество

ВК20Е-8;
ВК20Е-8-500;
BK20E-8-500D

ВК20Е-10;
ВК20Е-10-500;
BK20E-10-500D

ВК20Е-15;
ВК20Е-15-500;
BK20E-15-500D

156

3301.00.00.004

Винт

1

157

158

159

3301.00.15.001-03

Ступица

1

160

3301.00.15.003-01

Шкив

-

-

1

3301.00.15.003-02

Шкив

-

1

-

3301.00.15.003-03

Шкив

1

-

-

161

3301.00.15.004-01

Винт

2

162

3307.00.00.003

Упор

1

163

164

3307.00.00.009

Кронштейн

1

165

3307.00.00.014

Кронштейн

1

166*

3307.00.00.017

Опора

1

167

3307.00.01.000

Платформа

1

168

3307.00.02.000

Площадка в сборе

1

169*

3307.00.15.000

Опора

1

170

-

Болт М6^ х 35.58.А.019 ГОСТ 7805

1

171*

-

Болт М10^ х 35.58.А.019 ГОСТ 7805

8

172

-

Болт М12^ х 20.58.А.019 ГОСТ 7805

4

173

-

Болт М12^ х 45.58.А.019 ГОСТ 7805

4

174

175

-

Гайка М10-6Н.5. А.019 ГОСТ 5927

12

176

-

Гайка М16-6Н.5. А.019 ГОСТ 5927

1

177

-

Шайба 12.65Г.019 ГОСТ 6402

8

178

-

Шайба 16.65Г.019 ГОСТ 6402

1

179

-

Шайба А.12.01.10кп.019 ГОСТ 11371

8

180

-

Шайба А.16.01.10кп.019 ГОСТ 11371

1

181

4043101514

Электродвигатель

1

182

4043101515

Электродвигатель

1

183*

4290604000

Виброопора 2М6040

2

184

4381002100

Знак заземления 10

1

185

4882205486

Ввод кабельный PDG-M20

2

186

ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru

187

188

3317.00.00.078

Переходник

2

189

190

191

192

193

194

195

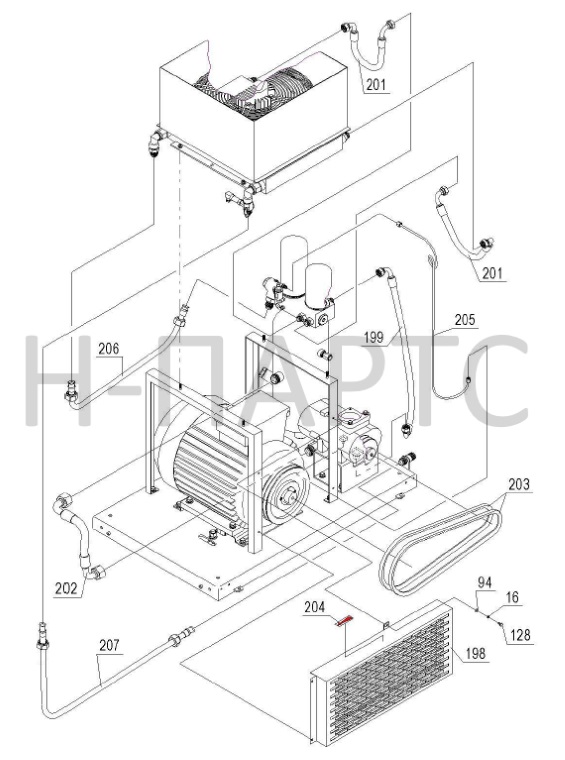

Pos./
Pos./
Поз.

Code / Art.-Nr. / Код

Наименование

Quantity / Anzahl / Количество

ВК20Е-8'
ВК20Е-8-500;
BK20E-8-500D

ВК20Е-10'
ВК20Е-10-500;
BK20E-10-500D

ВК20Е-15;
ВК20Е-15-500;
BK20E-15-500D

196

197

198

3307.00.05.000

Ограждение

1

199

4193034001

Рукав РВД

1

200

201

4193035001

Рукав РВД

2

202

4195053001

Рукав

1

203

4302104403

Ремень XPA

-

-

2

4302104603

Ремень XPA

-

2

-

4302104903

Ремень XPA

2

-

-

204

4381003500

Наклейка "Указатель"

1

205

3307.00.29.000

Маслопровод

1

206

3307.00.30.000

Воздухопровод

1

207

3307.00.31.000

Воздухопровод

1

208

ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru

209

210

211

212

213

214

215

216

217

218

219

220

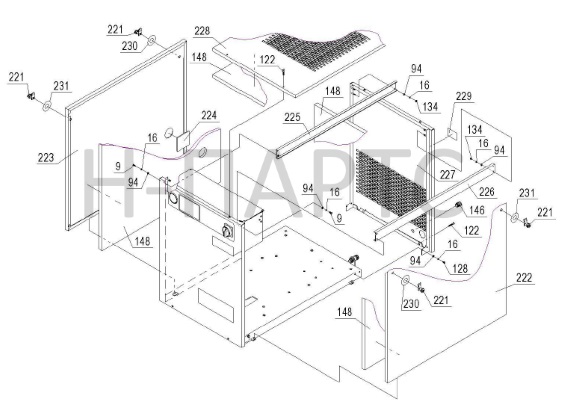

Pos./
Pos./
Поз.

Code / Art.-Nr. / Код

Наименование

Quantity / Anzahl / Количество

ВК20Е-8;
ВК20Е-8-500;
BK20E-8-500D

ВК20Е-10;
ВК20Е-10-500;
BK20E-10-500D

ВК20Е-15;
ВК20Е-15-500;
BK20E-15-500D

221

3304.00.14.100

Защелка

4

222

3307.00.08.001

Стенка боковая

1

223

3307.00.08.001-01

Стенка боковая

1

224

3307.00.08.002

Стекло

1

225

3307.00.11.000

Швеллер

1

226

3307.00.11.000-01

Швеллер

1

227

3307.00.12.000

Стенка задняя

1

228

3307.00.13.001

Стенка верхняя

1

229

-

Табличка паспортная ВК20Е

1

230

4381000700

Наклейка на замок левый

2

231

4381000800

Наклейка на замок правый

2

232

233

234

235

ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru

236

237

238

239

240

241

242

243

244
