Запчасти для компрессора Ремеза ВК 50Р-7,5:

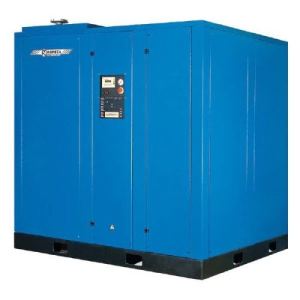

Компрессор Ремеза ВК 50Р-7,5

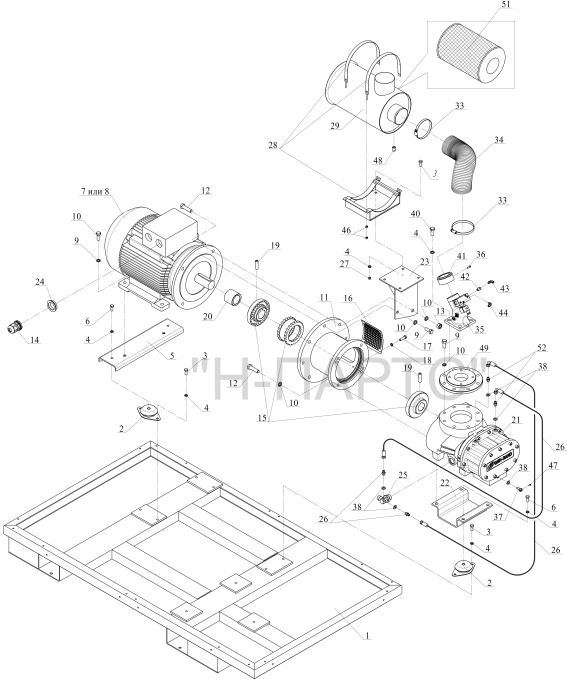

Деталировка компрессора ВК 50Р-7,5 (Винтовой блок OS 110)

Запасные части компрессора Ремеза ВК 50Р-7,5 для заказа:

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС
1.	3355.00.10.000	Основание	1
2.	4290017021	Виброопора	3
3.	------------------	Болт М12х30.88.А.019 ГОСТ 7805-70	8
4.	------------------	Шайба 12.65Г.019 ГОСТ 6402-70	11
5.	3348.00.12.100	Опора двигателя	1
6.	------------------	Болт М12х40.88.А.019 ГОСТ 7805-70	3
7.	4043303704	Электродвигатель 37 кВт	1
8.	4043303744	Электродвигатель L27, 37 кВт			1
9.	------------------	Болт М16х40.88.А.019 ГОСТ 7805-70	7
10.	------------------	Шайба 16.65Г.019 ГОСТ 6402-70	24
11.	3348.00.12.200	Кожух двигателя	1
12.	------------------	Болт М16х65.88.А.019 ГОСТ 7805-70	12
13.	------------------	Гайка М16-6Н.5А.019 ГОСТ 5927-70	4
14.	4881215480	Кабельный ввод	3
15.	3348.00.12.400	Муфта	1
16.	3312.00.02.407	Крышка кожуха	1
17.	------------------	Винт М5х12.88.А.016 ГОСТ  1491-80	4
18.	------------------	Шайба 5.65Г.019 ГОСТ 6402-70	4
19.	------------------	Винт М10-6gх20.88.019 ГОСТ 8878-93	2
20.	3348.00.12.002	Кольцо распорное	1
21.	4031000090	Блок винтовой	1
22.	3355.00.12.100	Опора промежуточная	1
23.	3348.00.12.500	Кронштейн фильтра воздушного	1
24.	3310.00.00.037	Переходник (Pg21)	2
25.	3329.00.31.000	Угольник М33х2х3/4"	1
26.	4190012001	Рукав РВД6.	2
27.	------------------	Гайка М12-6Н.5А.019 ГОСТ 5927-70	4
28.	3348.00.12.600	Комплект крепления фильтра воздушного	1
29.	4091200800	Фильтр воздушный	1
30.	------------------	Болт М10х35.88.А.019 ГОСТ 7805-70	4
31.	------------------	Шайба 10.65Г.019 ГОСТ 6402-70	4
32.	4093200800	Патрон фильтра воздушного	1
33.	4341013500	Хомут червячный	2
34.	------------------	Шланг гофрированный	0,6 м.п.
35.	4180100601	Клапан всасывающий	1
36.	------------------	Винт М6х15.88.А.016 ГОСТ  1478-75	3
37.	ВК100.00.00.014	Корпус термодатчика	1
38.	4400302001	Шайба медная М12х1,5	3
39.	ВК100.00.00.016	Штуцер М12х1,5х1/4"	2
40.	------------------	Винт М12х35.88.А.019 ГОСТ  11738-84	4
41.	3348.00.12.003	Переходник	1
42.	3326.00.12.501	Переходник 1/4"х1/8"	1
43.	4170600600	Соединение  A-L-6-1/8”-ПВ	3
44.	4170600800	Соединение  A-L-8-1/8”-ПВ	2
45.	------------------	Винт М12х35.88.019 ГОСТ 11738-84	4
46.	------------------	Гайка М6-6Н.5А.019 ГОСТ 5927-70	4
47.	------------------	Винт М4-6gх10.88.А.016 ГОСТ 1491-80	1
48.	ВК100.00.00.024	Втулка	1
49.	3348.00.12.001	Переходник	1
50.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
51.	40932000800	Патрон фильтра воздушного	1
52.

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС

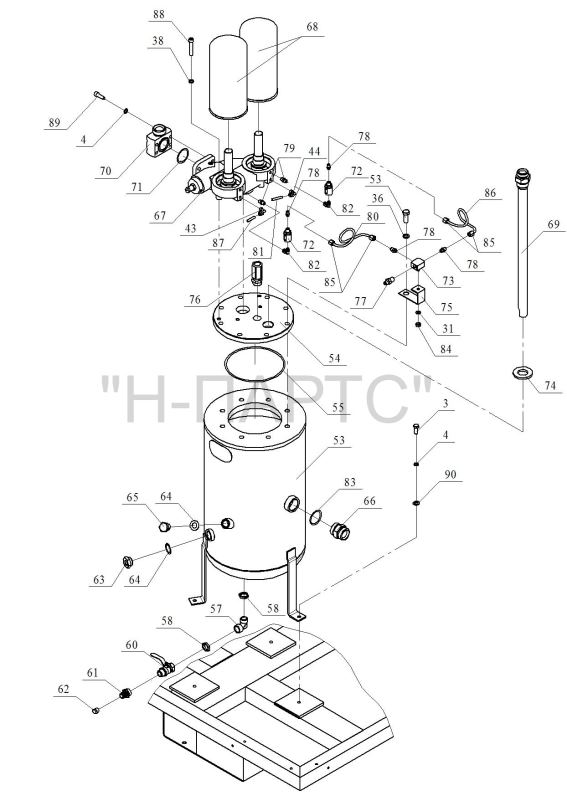

53.	3348.00.13.100	Маслоотделитель	1
54.	3316.00.13.004	Крышка	1
55.	4272001200	Кольцо резиновое 215-225-46-2-4	1
56.	------------------	Болт М16х1,5-6gх35.88.016 ГОСТ 7805-70	8
57.	3304.00.35.007	Угольник ?"вн. х ?"нар.	1
58.	3304.00.00.088-Э	Контргайка ?"	2
59.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
60.	4111334000	Кран шаровый М-F-3/4”	1
61.	3326.00.13.002	Штуцер ?"н. х 21,5	1
62.	4151503300	Заглушка 3/8"	1
63.	4220102000	Маслоуказатель O20 мм – 1"	2
64.	4400301005	Шайба медная 1"	2
65.	4151506300	Заглушка 1"	1
66.	ВК100.00.00.019	Штуцер 1 ?" х 1 ?"	2
67.	4232051200	Блок для фильтров с клапаном мин. давления	1
68.	4060200600	Фильтр-маслоотделитель	2
69.	3348.00.13.200	Труба всасывания	1
70.	ВК100.00.00.005	Фланец переходной	1
71.	4272001400	Кольцо резиновое 055-060-30-2-4	1
72.	4210001200	Визуализатор возврата масла O1,2 мм	2
73.	ВК100.00.00.017	Тройник	1
74.	4400301006	Шайба медная 1 ?"	1
75.	ВК100.00.00.018	Кронштейн	1
76.	4251100502	Клапан предохранительный 10 бар, 1"	1
77.	ВК100.00.00.015	Штуцер ?" х ?"	1
78.	3304.00.00.025	Наконечник 1/8" х 1/8"	4
79.	3304.00.00.023	Переходник 1/8" х 1/8"	2
80.	3316.00.13.006	Маслопровод	1
81.	------------------	Трубка	0,7 м
82.	4150201000	Угольник L-M-F-1/8”	2
83.	4400301007	Прокладка медная 1 ?"	1
84.	------------------	Гайка М10-6Н.5А.019 ГОСТ 5927-70	1
85.	3304.00.23.002	Гайка 1/8"	4
86.	3316.00.13.005	Маслопровод	1
87.	------------------	Трубка	0,9 м
88.	------------------	Винт М12х65.88.А.019 ГОСТ 11738-78	4
89.	------------------	Винт М12х45.88.А.019 ГОСТ 11738-78	4
90.	------------------	Шайба 12.01.05 ГОСТ 11371-78	3
91.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
92.
93.
94.
95.
96.
97.
98.
99.
100.
101.
102.
103.
104.

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС

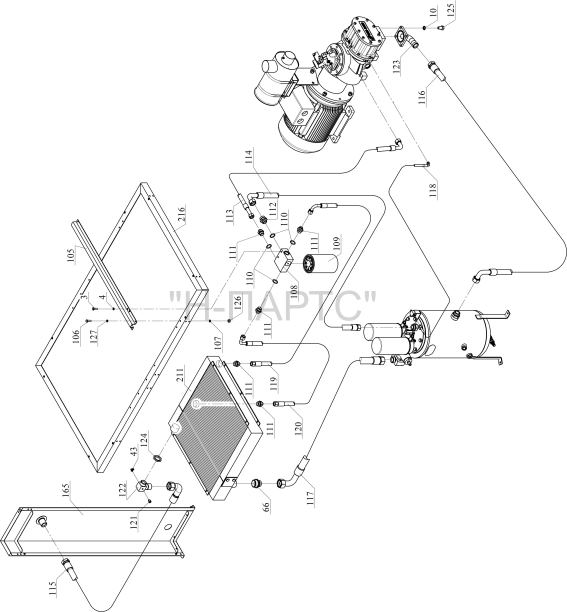

105.	3326.00.00.003	Балка	1
106.	------------------	Болт М8х20.88.019 ГОСТ 7805-70	91
107.	------------------	Шайба 8.65Г.019 ГОСТ 6402-70	129		121
108.	4200371002	Термостат VTFT 35?/71?- 1"	1
109.	4051008502	Фильтр масляный FHR.4M25F	1
110.	4400301005	Прокладка 1"	4
111.	ВК75.00.00.005	Переходник 1" х ?"	5
112.	3131.00.00.054	Переходник 1" х 1 ?"	1
113.	4195041003	Рукав РВД20	1
114.	4197062002	Рукав РВД32	1
115.	4198072002	Рукав РВД40	1
116.	4198072010	Рукав РВД40	1
117.	4198072005	Рукав РВД40	1
118.	4190012005	Рукав РВД6	1
119.	4195042009	Рукав РВД20.EQU.3/4".1200.60°.0°-90°	1
120.	4195042013	Рукав РВД20	1
121.	3304.00.00.049	Переходник ?" х 1/8"	1
122.	3315.00.32.000	Угольник 1 ?" х 1 ?"	1
123.	3348.00.12.700	Отвод в сборе	1
124.	ВК100.00.00.023	Гайка 1 ?"	1
125.	------------------	Болт М16х35.88.019 ГОСТ 7805-70	4
126.	------------------	Гайка М8-6Н.5А.019 ГОСТ 5927-70	122		104
127.	------------------	Шайба 8.01.05 ГОСТ 11371-78	96
128.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
129.
130.
131.
132.
133.
134.
135.
136.
137.
138.
139.
140.
141.
142.
143.
144.
145.
146.
147.
148.
149.
150.
151.
152.
153.
154.
155.
156.

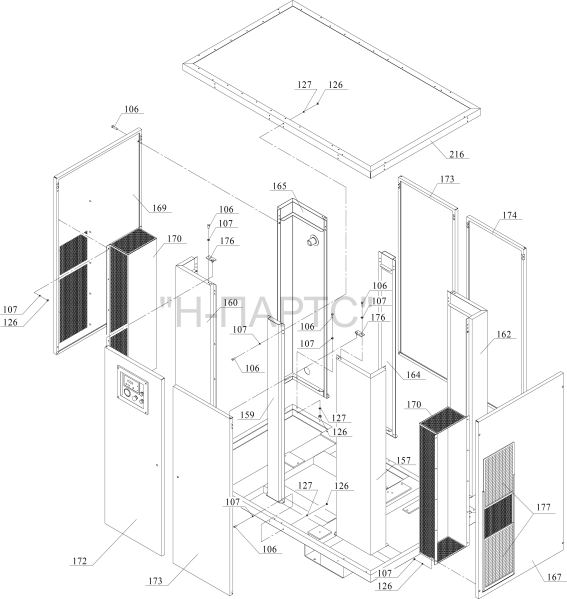

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС
157.	3326.00.15.000-02	Стойка правая передняя	1
158.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
159.	3326.00.16.000-01	Стойка средняя передняя	1
160.	3326.00.15.000-03	Стойка левая передняя	1
161.
162.	3326.00.15.000	Стойка правая задняя	1
163.
164.	3326.00.16.000	Стойка средняя задняя	1
165.	3348.00.15.000	Стойка левая задняя	1
166.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
167.	3326.00.19.100	Панель правая	1
168.
169.	3326.00.18.100	Панель левая	1
170.	3326.00.18.200	Камера воздушная	2
171.
172.	3326.00.21.000	Дверь левая передняя	1
173.	3326.00.20.000	Дверь правая	2
174.	3326.00.20.000-01	Дверь левая задняя	1
175.	3326.00.25.000	Шарнир левый верхний	2
176.	3326.00.25.000-01	Шарнир правый верхний	2
177.	4421003000	Сетка защитная (475х330 мм)	4
178.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
179.
180.
181.
182.
183.
184.
185.
186.
187.
188.
189.
190.
191.
192.
193.
194.
195.
196.
197.
198.
199.
200.
201.
202.
203.
204.
205.
206.
207.
208.

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС

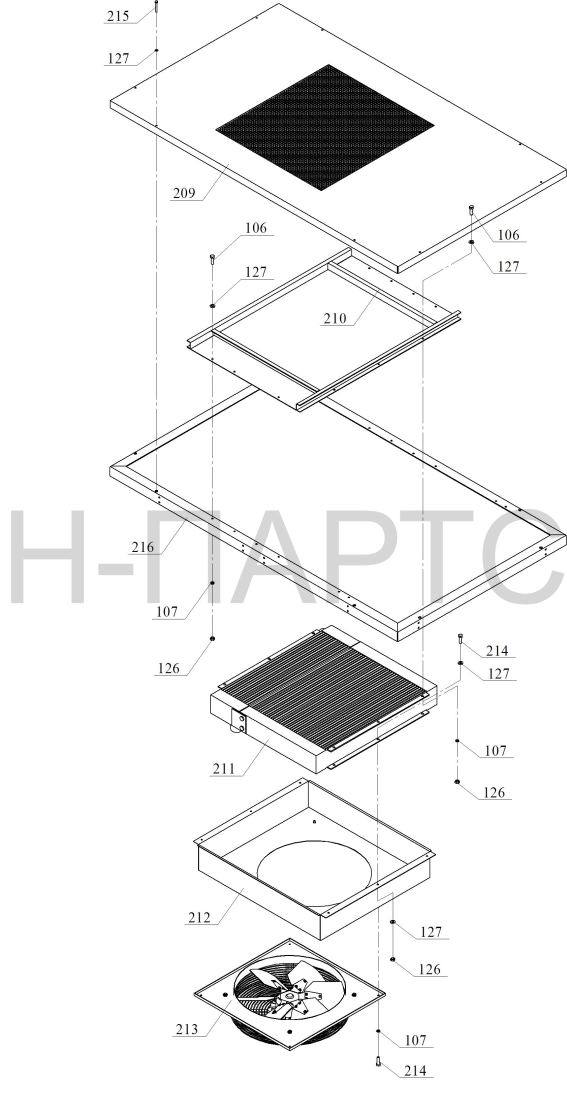

209.	3348.00.23.000	Покрытие	1
210.	3348.00.14.100	Рама вспомогательная	1
211.	4100105500	Радиатор В2838	1
212.	3348.00.14.300	Диффузор	1
213.	4331000303	Вентилятор	1
214.	------------------	Болт М8х25.88.019 ГОСТ 7805-70	10
215.	------------------	Болт М8х60.88.019 ГОСТ 7805-70	8
216.	3348.00.11.000	Рама	1
217.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
218.
219.
220.
221.
222.
223.
224.
225.
226.
227.
228.
229.
230.
231.
232.
233.
234.
235.
236.
237.
238.
239.
240.
241.
242.
243.
244.
245.
246.
247.
248.
249.
250.
251.
252.
253.
254.
255.
256.
257.
258.
259.
260.

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС

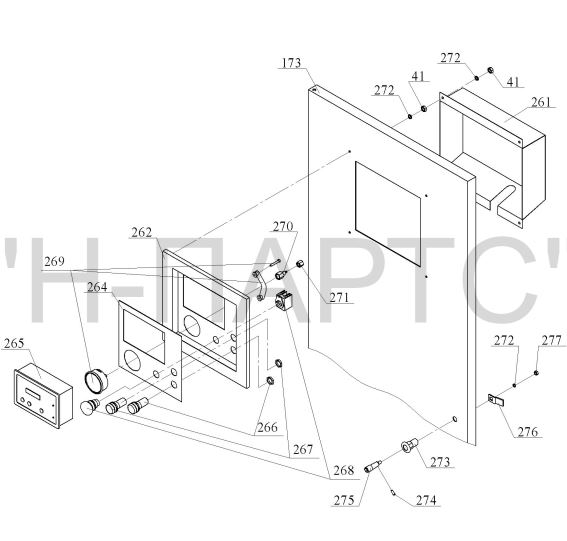

261.	ВК100.00.26.300	Кожух	1
262.	ВК100.00.26.100-01	Корпус	1
263.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
264.	4381001800	Наклейка	1
265.	4780001063	Контроллер программируемый	1
266.	4806222316	Сигнализация "Авария"	1
267.	4806222346	Сигнализация "Сеть"	1
268.	4790601186	Грибок "Аварийный стоп"	1
269.	4142401610	Манометр	1
270.	3301.00.00.011	Наконечник	1
271.	3304.00.23.002	Гайка 1/8"	1
272.	------------------	Шайба 6.65Г.019 ГОСТ 6402-70	20		12
273.	3315.00.19.202	Валик	4
274.	------------------	Штифт 3u8х8.У8А.Т.05 ГОСТ 3128-70	4
275.	3315.00.19.201	Корпус	4
276.	3326.00.20.201	Язычок	4
277.	3304.00.14.103	Гайка	4

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС

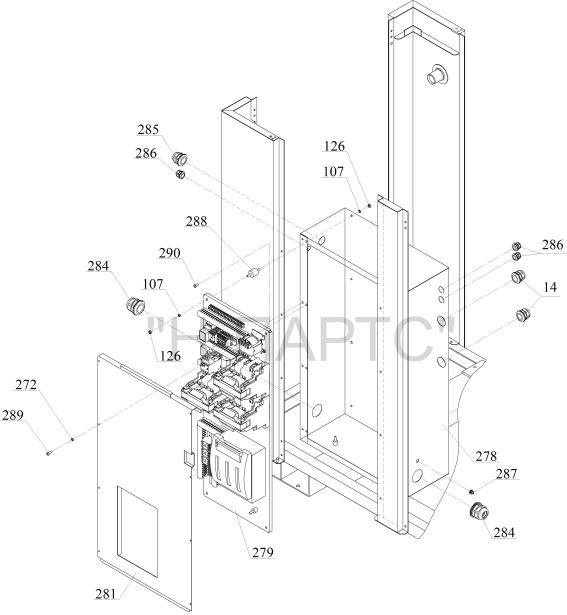

278.	3348.00.17.000	Шкаф управления	1
279.	3326.00.17.200	Плата в сборе	1
280.
281.	3326.00.17.100	Крышка	1
282.
283.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
284.	4881365480	Кабельный ввод	2
285.	4881295480	Кабельный ввод	3
286.	4881135480	Кабельный ввод	1
287.	4881095480	Кабельный ввод	1
288.	4290303000	Виброопора	8		4
289.	------------------	Болт М6х16.88.А.019 ГОСТ 7805-70	8
290.	------------------	Винт М8х20.88 ГОСТ 17475-80	8
291.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
292.
293.
294.

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС
295.	3326.00.29.500	Обшивка осушителя передняя		1		1
296.	3326.00.29.100	Панель осушителя		1		1
297.	3326.00.29.009	Покрытие осушителя		1		1
298.	3326.00.29.600	Обшивка осушителя задняя		1		1
299.	3326.00.29.400	Рамка		1		1
300.	------------------	Гайка М5-6Н.5А.019 ГОСТ 5927-70		4		4
301.	3316.00.29.700	Доработка каркаса осушителя D75		1		1
302.	3326.00.29.002	Днище		1		1
303.	3339.00.29.910	Труба присоединительная		1		1
304.	ВК100.00.00.011	Штуцер 1 ?" х 2"		2		2
305.
306.	4071010753	Фильтр-влагоотделитель		1		1
307.	ВК100.00.00.009	Штуцер 1 ?" х 1 ?"		1		1
308.	4198072002	РВД40		1		1
309.	------------------	Болт М8х50.88.А.019 ГОСТ 7805-70		4		4
310.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
311.
312.
313.
314.
315.
316.
317.
318.
319.
320.
321.
322.
323.
324.
325.
326.
327.
328.
329.
330.
331.
332.
333.
334.
335.
336.
337.
338.
339.
340.
341.
342.
343.
344.
345.
346.

Поз.	Обозначение	Наименование	Количество на исполнение
	или код		ВК50 Р-7,5	ВК50 Р-7,5Д	ВК50 Р-7,5 ВС	ВК50 Р-7,5 ДВС

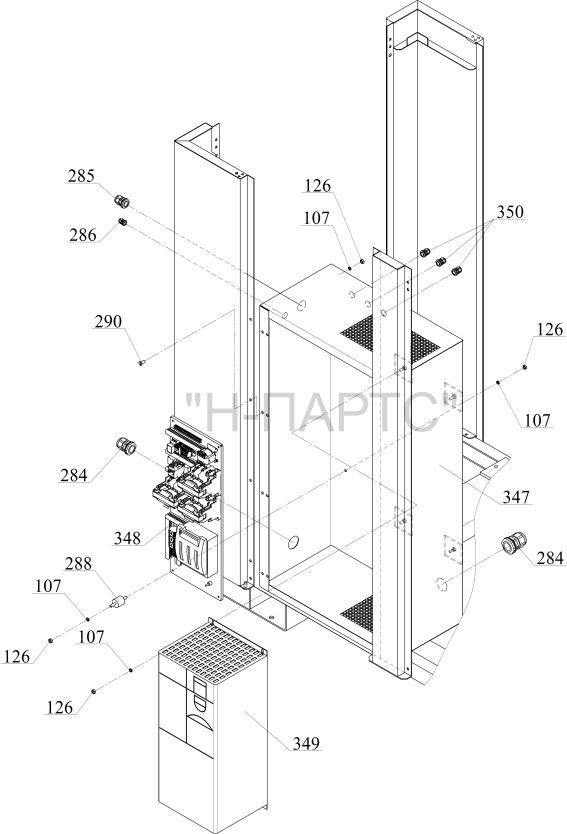

347.	3348.00.17.000-01	Шкаф управления			1
348.	3348.00.17.100-01	Плата в сборе			1
349.		Преобразователь частотный			1
350.	4881165480	Кабельный ввод			2
351.			ООО "Н-ПАРТС", поставщик запасных частей для компрессоров, 8-495-740-89-35, 8-495-740-89-36, noemi-parts.ru
