Запчасти для поршневого компрессора ABAC A29B/150 CM2 V230:

Поршневой блок A29B

Деталировка компрессорной головки A29B / Скачать / *PDF

Сервисный набор для обслуживания (ТО) ABAC A29B/150 CM2 V230:

№ п/п	Фото	Наименование	Кол-во	Ед.
1		Фильтр воздушный	1	шт.
2		Масло компрессорное	1	л.
3		Ремень	1	шт.
Стоимость сервисного набора, руб. с НДС:					6970

Запасные части для заказа компрессорной головки Abac A29B:

№ п/п	Код по каталогу	Наименование	Кол-во	Цена с НДС в руб. за шт.
310	2901325044	Головка цилиндра с прокладкой	1	8 989 руб.
330-1	2901325046 - 1 (KIT-RING)	Комплект поршневых и маслосъемных колец (только комплект колец)	1	6 983 руб.
330	2901325046	Комплект поршневых и маслосъемных колец + прокладки + сальник	1	19 985 руб..
335	2901325045	Набор прокладок (уплотнений)	1	5 987 руб.
340	2901325047	Охладитель в сборе PAT24/PAT38	1	4 982 руб.
350	2901325048	Шкив компрессорной головки	1	9 542 руб.
360	2901325049	Сапун, маслоуказатель	1	1982 руб.
355	2236111619	Поршень в сборе с шатуном	1	14 979 руб.
РК1	8973037657	Комплект РК1 (прокладки + блок клапанный + воздушный фильтр)	1	19 945 руб.
305	2236111635	Фильтр воздушный компрессора А29	1	4 897 руб.
РК2	8973037658	Комплект РК2 (прокладки + блок клапанный + воздушный фильтр + масло)	1	19 288 руб.
КМ1	8973037864	Комплект КМ1 (воздушный фильтр + элемент обратного клапана)	1	9 490 руб.
КМ2	8973037864-М	Комплект КМ2 (воздушный фильтр + элемент обратного клапана + масло)	1	9 980 руб.
345	2236112434	Блок цилиндров с прокладками	1	11 523 руб.
365	2236112437	Поддон картера с прокладкой	1	6 789 руб.
325	2236112518	Клапанный блок с прокладками	1	8456 руб.
375	1630020700	Компрессорное масло	1	695 руб.

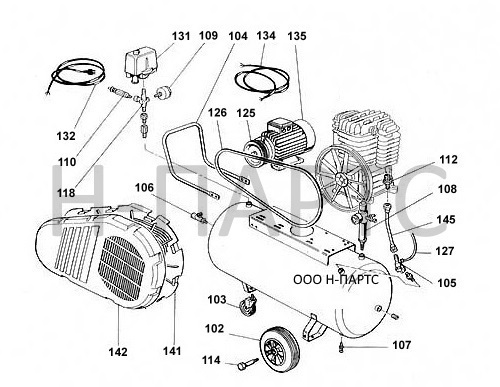

Деталировка компрессора с ресивером

Детализация к поршневому компрессору Abac A29B/150 CM2 V230 (4116024536)

№ п/п	Запчасть	Код	Код
.099	Голова		4116090296
102	Набор колес (два задних)	9042012	6214347900
103	Ролик поворотный (опорное колесо)	9044008	2236105333
104	Ручка		2236107286
105	Невозвратный клапан (обратный клапан)		2236110537
106	Линейный клапан, соединение быстросъёмное рапид 1/2	9047020	6231944200
107	Кран слива конденсата, дренажный клапан (ручной слив конденста)	9053063	6210717700
108	Редуктор давления	9051087	6214344200
109	Манометр	9052056	6214345000
110	Клапан предохранительный 10 bar	9049063	6210719900
112	Переходник прямой - с наружного 3/4" на наружный 1/2"	9053003	6231943500
114	Болт крепления колеса	9011023	6214348500
125	Шкив		6224179900
126	Ремень		367102100
127	Шланг пластиковый 4/6, Рилсановая трубка	9270006	6245578000
131	Реле давления		2236110614
132	Кабель сетевой, электрический кабель 3Х1Х1500	9065061	6256395300
135	Электродвигатель		2236111138
142	Передняя часть кожуха ременной передачи		2236111656
145	Трубка нагнетательная		2236111044
