Запчасти для поршневого компрессора ABAC A29B/27 CM2 V230:

Поршневой блок A29B

Деталировка компрессорной головки A29B / Скачать / *PDF

Сервисный набор для обслуживания (ТО) ABAC A29B/27 CM2 V230:

№ п/п	Фото	Наименование	Кол-во	Ед.
1		Фильтр воздушный	1	шт.
2		Масло компрессорное	1	л.
3		Ремень	1	шт.
Стоимость сервисного набора, руб. с НДС:					6970

Запасные части для заказа компрессорной головки Abac A29B:

№ п/п	Код по каталогу	Наименование	Кол-во	Цена с НДС в руб. за шт.
310	2901325044	Головка цилиндра с прокладкой	1	8 989 руб.
330-1	2901325046 - 1 (KIT-RING)	Комплект поршневых и маслосъемных колец (только комплект колец)	1	6 983 руб.
330	2901325046	Комплект поршневых и маслосъемных колец + прокладки + сальник	1	19 985 руб..
335	2901325045	Набор прокладок (уплотнений)	1	5 987 руб.
340	2901325047	Охладитель в сборе PAT24/PAT38	1	4 982 руб.
350	2901325048	Шкив компрессорной головки	1	9 542 руб.
360	2901325049	Сапун, маслоуказатель	1	1982 руб.
355	2236111619	Поршень в сборе с шатуном	1	14 979 руб.
РК1	8973037657	Комплект РК1 (прокладки + блок клапанный + воздушный фильтр)	1	19 945 руб.
305	2236111635	Фильтр воздушный компрессора А29	1	4 897 руб.
РК2	8973037658	Комплект РК2 (прокладки + блок клапанный + воздушный фильтр + масло)	1	19 288 руб.
КМ1	8973037864	Комплект КМ1 (воздушный фильтр + элемент обратного клапана)	1	9 490 руб.
КМ2	8973037864-М	Комплект КМ2 (воздушный фильтр + элемент обратного клапана + масло)	1	9 980 руб.
345	2236112434	Блок цилиндров с прокладками	1	11 523 руб.
365	2236112437	Поддон картера с прокладкой	1	6 789 руб.
325	2236112518	Клапанный блок с прокладками	1	8456 руб.
375	1630020700	Компрессорное масло	1	695 руб.

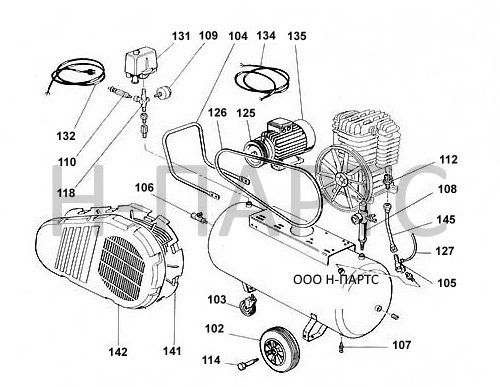

Деталировка компрессора с ресивером

Детализация к поршневому компрессору Abac A29B/27 CM2 V230 (4116024264)

№ п/п	Запчасть	Код	Код
.099	Голова		4116090296
102	Колёса		2236105211
102	Колёса		2236105212
103	Бабышка	9038197	6214345700
104	Ручка	9083290	6214343700
105	Обратный клапан ND24_50	9048007	6210719000
106	Линейный клапан, соединение быстросъёмное рапид 1/2	9047020	6231944200
106	Кран		6210717800
107	Кран		2236111480
108	Редуктор давления универсальный	9051080	6214344100
109	Манометр 50 REAR 1/4 0/20	9052056	6214345000
110	Клапан предохранительный 10 bar	9049063	6210719900
112	Переходник прямой - с наружного 3/4" на наружный 1/2"	9053003	6231943500
114	Болт		2236102979
116	Резиновая ручка	9038127	2236105157
118	Фитинг 3/8"	9053033	6275613400
125	Шкив		6224179900
126	Ремень		367102100
127	Шланг пластиковый 4/6, Рилсановая трубка	9270006	6245578000
131	Реле давления		2236110614
132	Кабель сетевой, электрический кабель 3Х1Х1500	9065061	6256395300
135	Электродвигатель		2236111138
142	Передняя часть кожуха ременной передачи		2236111656
